Défier les Limites : Bowhead Corporation, SOLIDWORKS et la Plateforme 3DEXPERIENCE

[techtips_featured_image_shortcode]

Christian Bagg, co-fondateur de la Bowhead Corporation, est un amateur avoué d’adrénaline et un passionné de plein air. Après un accident de snowboard qui l’a laissé paralysé de la taille vers le bas, Bagg ne pouvait penser qu’à revenir à ses activités « normales ». Sa passion l’a poussé à inventer un VTT adapté à l’incapacité d’utiliser ses jambes. Bien qu’il soit enthousiaste à l’idée de remonter en selle, un autre événement bouleversant se profilait à l’horizon.



Bagg a prêté l’un de ses vélos à un camp pour enfants en situation de mobilité réduite. Là, il a été témoin du retour enthousiaste et énergique d’une fille de 14 ans atteinte de paralysie cérébrale, qui parlait rarement, après avoir vécu pour la première fois une totale liberté à vélo. « La meilleure journée de ma vie ! » s’est-elle exclamée. Sa joie incroyable a galvanisé la mission de Bagg : sa société, Bowhead Corporation, rendrait l’accès aux sentiers de montagne, aux randonnées en forêt et à la beauté de la nature possible pour les personnes du monde entier en situation de mobilité réduite.



https://www.youtube.com/watch?v=88KPf6_Tq2A

Évolution des Conceptions avec la Croissance de l’Entreprise

Avec SOLIDWORKS 3D CAD, Bowhead Corp. a introduit son innovant VTT tout-terrain un an avant le planning prévu. En plus d’améliorer l’efficacité de la conception, SOLIDWORKS Simulation a permis à l’équipe de Bowhead de réduire sa nécessité de prototypes, ce qui a contribué à produire le vélo à des coûts nettement inférieurs.



Le premier vélo Bowhead Reach a été livré en novembre 2018. La société a rapidement découvert que certains cyclistes sautaient par-dessus des obstacles en faisant voler le vélo jusqu’à huit pieds dans les airs.



Bowhead Corporation, SOLIDWORKS, and the 3DEXPERIENCE Platform



Cela a poussé Bowhead à modifier la conception de base en renforçant l’amortisseur. Il a également remplacé les commandes d’accélération et de freinage par des palettes d’avant-bras et a construit des accélérations à mordre montées sur le casque pour les personnes quadriplégiques.



« Maintenant, nous avons trois vélos. Nous avons également un service client, des opérations, de l’ingénierie et une gestion des stocks », déclare Bagg. « SOLIDWORKS joue un rôle dans chaque aspect de notre entreprise. »



L’entreprise en croissance avait besoin d’une solution de gestion des données et de collaboration pour continuer à travailler de manière efficace et unifiée.

Tout le Monde sur la Même Longueur d’Onde

Avec 800 à 900 pièces, les vélos Bowhead sont complexes. « La plateforme 3DEXPERIENCE basée sur le cloud est devenue un moyen de gérer une entreprise d’ingénierie, pas seulement d’ingénier les pièces », note Bagg. « C’était un moment amusant de réaliser… que SOLIDWORKS et la plateforme 3DEXPERIENCE étaient plus que de simples outils d’ingénierie », se souvient-il. « Ils sont devenus une sorte de conseiller matrimonial entre les opérations, le service client et l’ingénierie. C’était un moyen pour tout le monde de regarder un problème de manière concentrée, puis de le résoudre en équipe. »



Bowhead Corporation, SOLIDWORKS, and the 3DEXPERIENCE Platform



Les modifications pendant le développement du produit peuvent provenir de l’atelier, des concepteurs, des responsables et même des clients. « Lorsque vous travaillez avec un produit complexe comme le nôtre, il est très important de rester au top des changements », explique l’ingénieur mécanique Sanket Patil. « Un simple changement affecte tout, que ce soit dans votre assemblage ou dans vos processus. »



L’aspect basé sur le navigateur de la plateforme 3DEXPERIENCE rend l’accès familier à tout utilisateur qui se connecte à Internet. « Une des choses que j’ai vraiment appréciées, c’est de donner accès à la plateforme à des utilisateurs non-CAO qui en avaient besoin parce qu’ils font tellement avec les données », note Patil. « Je n’ai pas eu à les guider ni à leur enseigner quoi que ce soit. Je leur ai envoyé un lien où ils ont créé leurs identifiants d’utilisateur, et ils ont commencé à utiliser le système comme des pros dès le premier jour. »





« Vous trouvez différentes façons d’utiliser l’outil qui ne seraient pas évidentes pour un ingénieur. En utilisant 3DEXPERIENCE, les choses deviennent moins obscures, et tout le monde commence à parler la même langue. En tant qu’outil de communication, nous avons enfin un moyen de rassembler tout le monde. »

-Christian Bagg, co-fondateur de Bowhead Corporation

Le Contrôle comme une Force Positive

La gestion de toutes les données produit, des pièces, de l’inventaire et des nomenclatures est essentielle pour l’efficacité opérationnelle, la collaboration et le succès de Bowhead.



Le vice-président de l’ingénierie, Roger McPherson, note que « … pour maintenir la qualité de notre produit, le contrôle est vraiment important. La plateforme 3DEXPERIENCE nous a été utile à cet égard. Nous devons nous assurer que nos modifications – qui viennent de partout – sont gérées, que ce soit par les constructeurs, les clients, la qualité ou les fournisseurs. Nous devons gérer ces données de manière automatisée. »





« Toutes nos données sont sur la plateforme », ajoute Patil. « Nous utilisons les états de maturité pour contrôler si un document particulier ou un fichier de pièce ou un dessin est en cours de travail ou s’il est publié. Cela nous aide à comprendre quelle est la dernière révision ou quel est le dernier état d’un dessin ou d’un fichier. » Avant d’utiliser la plateforme 3DEXPERIENCE, le contrôle des révisions de Bowhead se résumait essentiellement à renommer un fichier de pièce en quelque chose comme ‘révision 1.11.2’ ou ‘révision finale finale’.

Une Grande Communication Évite les Retards

Une communication claire élimine la confusion et évite les travaux en double ou manqués, ce qui améliore la productivité et accélère le processus de développement. Lorsque l’information est partagée de manière ouverte et efficace, tous les membres de l’équipe peuvent prendre des décisions éclairées plus rapidement et de manière plus efficace.



« En développant votre entreprise, vous devez vraiment développer votre manière de communiquer. Avoir un guichet unique cohérent pour la communication a été, du côté de la gestion, le plus grand ajout de la plateforme 3DEXPERIENCE à la plateforme d’ingénierie SOLIDWORKS », déclare Bagg.





Par exemple, l’équipe d’assemblage de l’entreprise peut maintenant voir à l’intérieur des portes vitrées d’une salle d’ingénierie, de sorte qu’ils se sentent partie intégrante de l’équipe d’ingénierie. La plateforme 3DEXPERIENCE permet à tous les départements clés de donner leur avis sur la conception plus tôt dans le processus, ce qui peut aider à éviter les malentendus et les retards associés en aval.

Partage de Fichiers Sécurisé et Facile

« Nous partageons assez fréquemment des informations (données 3D et dessins 2D) avec des parties prenantes externes [via la plateforme 3DEXPERIENCE] », explique Tatiana Place, spécialiste des opérations. Certains fournisseurs utilisent les fichiers pour produire des pièces Bowhead. D’autres utilisent des dessins 2D pour compléter le modèle 3D. Et Bowhead envoie également des fichiers à une entreprise qui soutient les processus de modification d’ingénierie de l’entreprise lorsque l’équipe interne de Bowhead a besoin d’aide supplémentaire.





Place adore comment la plateforme 3DEXPERIENCE a remplacé les communications par e-mail fastidieuses et confuses et soutient sa collaboration avec les fournisseurs. « [La plateforme] nous a permis d’amplifier notre main-d’œuvre et d’innover en permanence au rythme de nos idées », conclut Place. « Je ne peux pas imaginer un monde sans 3DEXPERIENCE en ce moment. »



Si vous souhaitez obtenir plus d’informations sur la manière dont la plateforme 3DEXPERIENCE peut améliorer votre gestion des données, votre collaboration et votre communication, contactez notre équipe dédiée d’Xperts pour découvrir comment intégrer la plateforme à votre flux de travail SOLIDWORKS.

X_green_halo

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

    Conseils avancés pour exploiter les tables de conception de SOLIDWORKS

    BLOGUE

    Conseils avancés pour exploiter les tables de conception de SOLIDWORKS

    [techtips_featured_image_shortcode]

    Êtes-vous un utilisateur expérimenté de SOLIDWORKS cherchant à perfectionner vos compétences en conception ? Si c’est le cas, vous êtes au bon endroit. Dans ce blog, nous plongeons en profondeur dans l’une des fonctionnalités puissantes de SOLIDWORKS, mais souvent négligées : les tables de conception. Ces outils polyvalents peuvent considérablement rationaliser votre flux de travail de conception et vous aider à gérer des configurations complexes en toute simplicité.



    Comprendre la puissance des tables de conception



    Les tables de conception dans SOLIDWORKS vous permettent de créer de multiples configurations d’une pièce ou d’un assemblage dans un seul fichier. Cela signifie que vous pouvez rapidement générer des variations de votre conception sans dupliquer les fichiers ou créer de confusion de version. Imaginez le temps gagné en ajustant les paramètres dans une seule table plutôt qu’en modifiant plusieurs fichiers, assemblages ou pièces individuelles.



    Les tables de conception excellent dans la gestion de configurations où plusieurs dimensions et paramètres changent ensemble. Par exemple, si vous concevez une équerre disponible en différentes tailles, matériaux et emplacements de trous, une table de conception peut gérer efficacement ces variations.



    Mise en route : Création d’une table de conception



    Pour commencer, cliquez sur Insérer dans votre barre d’outils supérieure, descendez jusqu’à Tables en bas du menu et sélectionnez Design Table. SOLIDWORKS vous guidera tout au long du processus de configuration de la table.






    1. Création à partir de zéro : Si vous partez de zéro, vous définirez les colonnes et les lignes de la table en fonction des paramètres que vous souhaitez contrôler. Chaque cellule dans la table correspond à un paramètre, et chaque ligne représente une configuration différente.



    1. Importation depuis Excel : Si vous disposez d’une feuille de calcul Excel existante avec les paramètres et les configurations, vous pouvez l’importer dans SOLIDWORKS. C’est une excellente option si vous avez déjà configuré vos variations de conception en dehors du logiciel.



    1. Génération automatique : SOLIDWORKS peut automatiquement créer une table de conception pour vous en fonction des configurations existantes. Cela peut vous faire gagner du temps lorsque vous avez déjà créé plusieurs configurations.






    Optimiser votre flux de travail avec des conseils avancés



    1. L’expertise d’Excel est payante : Les tables de conception sont liées aux feuilles de calcul Excel. Une bonne compréhension des fonctions Excel peut vous aider à manipuler vos configurations de manière plus efficace. Vous pouvez utiliser des formules Excel pour contrôler les dimensions, les équations, et plus encore. Par exemple, vous pouvez mettre en place des équations qui déduisent une dimension d’une autre, garantissant ainsi la cohérence entre les configurations.



    1. Créer des tables conviviales : Rendez votre table de conception facile à naviguer en utilisant des en-têtes clairs, des codes couleurs et en regroupant les paramètres connexes. Cela améliore non seulement votre expérience, mais rend également l’utilisation conviviale pour les collègues qui pourraient avoir besoin de travailler avec votre conception. Organisez les paramètres de manière logique pour améliorer la lisibilité de la table.



    1. Exploiter les variables globales et les équations : Les tables de conception peuvent gérer non seulement les dimensions, mais aussi les variables globales et les équations. Cela signifie que vous pouvez créer des relations complexes entre les paramètres, permettant des variations de conception plus sophistiquées. Supposons que vous conceviez un mécanisme télescopique. Vous pouvez utiliser des équations pour contrôler la longueur de différents composants en fonction d’un seul paramètre.



    1. Utilisation des déclarations IF pour des configurations intelligentes : Les déclarations IF dans Excel peuvent être utilisées pour contrôler des configurations spécifiques en fonction de certaines conditions. C’est un moyen puissant d’automatiser les modifications de conception en fonction de règles logiques. Par exemple, vous pouvez utiliser une déclaration IF pour sélectionner automatiquement un matériau spécifique en fonction de la capacité de charge souhaitée d’une pièce.



    1. Liaison de données externes : Saviez-vous que vous pouvez lier des sources de données externes, comme des feuilles de calcul ou des bases de données, à votre table de conception ? Cela peut être incroyablement utile pour maintenir à jour vos paramètres de conception sans saisie manuelle. Si vous gérez les spécifications des matériaux dans une base de données externe, en la liant à votre table de conception, vous garantissez précision et cohérence.



    1. Surveillez les performances : Bien que les tables de conception puissent être extrêmement puissantes, elles peuvent également affecter les performances dans de grands assemblages. Utilisez les configurations avec discernement et envisagez de supprimer les composants inutiles pour maintenir les performances. De plus, si vous travaillez sur un projet collaboratif, assurez-vous que tout le monde comprend la structure de la table de conception pour éviter les conflits de modifications.



    Conclusion



    Les tables de conception dans SOLIDWORKS sont un atout puissant pour optimiser votre flux de travail de conception, gérer les variations et garantir la précision. En maîtrisant les astuces avancées mentionnées dans ce blog, vous serez mieux préparé pour gérer efficacement et efficacement des configurations complexes.



    N’oubliez pas, c’est en pratiquant que l’on devient parfait. Expérimentez avec différentes situations, testez soigneusement vos configurations et adoptez la flexibilité et l’efficacité offertes par les tables de conception de SOLIDWORKS. Vos conceptions vous en seront reconnaissantes, et vous vous retrouverez à naviguer avec aisance même dans les projets les plus complexes !



    Pour plus d’informations sur la manière d’optimiser votre utilisation de SOLIDWORKS, ou pour vous assurer d’être à jour avec toutes les dernières mises à jour, améliorations et nouveaux outils, les experts recommandent une formation dédiée. Explorez notre programme complet de cours et de certifications disponibles ici, ou contactez directement les Xperts pour une formation personnalisée adaptée à vos habitudes de conception.

    X_green_halo

    Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

    Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

      Maîtriser SOLIDWORKS : Un guide complet pour la formation et la certification

      BLOG

      Maîtriser SOLIDWORKS : Un guide complet pour la formation et la certification

      [techtips_featured_image_shortcode]

      Première suite logicielle de modélisation et de conception 3D, SOLIDWORKS révolutionne la façon dont les ingénieurs et les concepteurs donnent vie à leurs idées. Que vous soyez un débutant cherchant à démarrer sa carrière dans SOLIDWORKS ou un professionnel expérimenté cherchant à améliorer ses compétences, la formation et la certification jouent un rôle crucial dans la maîtrise de ce puissant outil. Dans ce blog, nous allons explorer les avantages de la formation et de la certification SOLIDWORKS, ainsi que fournir des informations précieuses et des conseils Xpert pour vous aider à naviguer dans le réseau des bases de connaissances et des parcours d’apprentissage et à tirer le meilleur parti de votre logiciel SOLIDWORKS de confiance.



      La puissance de la formation SOLIDWORKS



      Les programmes de formation SOLIDWORKS offrent une approche structurée de l’apprentissage des fonctionnalités, des outils et des flux de travail du logiciel. Ces programmes s’adressent à des personnes de tous niveaux, des débutants aux utilisateurs avancés. En vous inscrivant à une formation SOLIDWORKS, vous avez accès à des instructeurs experts qui vous guident à travers des exercices pratiques, des projets réels et les meilleures pratiques. Cette expérience d’apprentissage immersive vous permet d’appréhender rapidement les vastes capacités de SOLIDWORKS et de construire une base solide pour une croissance continue.



      Avantages de la certification SOLIDWORKS



      L’obtention d’une certification SOLIDWORKS valide votre expertise et vos compétences dans l’utilisation du logiciel. Elle démontre votre engagement en faveur du développement professionnel et vous distingue sur un marché du travail concurrentiel.



      • Reconnaissance par l’industrie : Les employeurs reconnaissent les certifications SOLIDWORKS comme une marque d’excellence et d’expertise, ce qui vous donne un avantage concurrentiel lorsque vous cherchez des opportunités d’emploi ou d’avancement dans votre carrière.



      • Amélioration des compétences et de l’efficacité : Le processus de certification vous incite à maîtriser divers aspects de SOLIDWORKS, ce qui vous permet d’élargir vos connaissances et vos compétences. Cette nouvelle expertise vous permet de travailler plus rapidement et plus efficacement, de gagner du temps, d’augmenter votre productivité et de rationaliser vos routines de conception.



      • Réseau et communauté : En obtenant la certification, vous entrez dans une communauté dynamique de professionnels SOLIDWORKS, ce qui vous offre des opportunités de réseautage, de partage des connaissances et de collaboration.



      Naviguer dans le parcours de certification



      Les certifications SOLIDWORKS sont proposées à différents niveaux, permettant aux individus de progresser du niveau d’entrée aux désignations avancées. Il est essentiel de comprendre le parcours de certification pour définir des objectifs clairs et planifier votre parcours d’apprentissage.



      En tant que centre de formation certifié SOLIDWORKS, SolidXperts propose des formations sur tous les sujets couverts par les certifications SOLIDWORKS, de la formation générale SOLIDWORKS à l’optimisation des performances, en passant par les leçons spécifiques aux outils. De plus, nos cours ne se limitent pas à la formation en CAO dont vous aurez besoin, mais comprennent également des informations sur les conditions préalables à l’examen, les formats et des conseils pour réussir à chaque niveau. Contactez nos formateurs certifiés dès aujourd’hui et nous vous aiderons à créer le parcours d’apprentissage qui correspond le mieux à votre façon de concevoir.



      solidworks



      • Certified SOLIDWORKS Associate (CSWA):



      La certification Certified SOLIDWORKS Associate (CSWA) est le niveau d’entrée pour les utilisateurs de SOLIDWORKS. Elle valide votre compréhension fondamentale des outils et des fonctionnalités de SOLIDWORKS. Cette option d’examen constitue un excellent point de départ pour les étudiants en fin d’études dans leur parcours de certification 3D. Pour vous préparer à l’examen CSWA, vous pouvez suivre les étapes suivantes :



      1 – Se familiariser avec SOLIDWORKS : Commencez par vous familiariser avec l’interface utilisateur de SOLIDWORKS, les outils d’esquisse de base, les techniques de modélisation des pièces, les assemblages et les mises en plan. Ces connaissances de base constituent l’essentiel de l’examen CSWA.



      2 – Inscrivez-vous à des cours de formation SOLIDWORKS : Consultez notre catalogue complet de formations pour trouver les cours qui vous permettront de maîtriser SOLIDWORKS.



      3 – S’entraîner à l’aide d’exemples d’examens : SOLIDWORKS fournit des exemples d’examens qui reproduisent fidèlement le format et le niveau de difficulté de la certification CSWA. Entraînez-vous à ces examens pour vous familiariser avec les types de questions et identifier les domaines dans lesquels vous devez vous améliorer.



      • Certified SOLIDWORKS Professional (CSWP):



      La certification Certified SOLIDWORKS Professional (CSWP) est le niveau suivant le CSWA, qui se concentre sur des techniques de modélisation, des assemblages et des fonctionnalités de mise en plan plus avancés.



      1 – Acquérir une expérience pratique : Développez vos compétences en travaillant sur des projets réels qui nécessitent la modélisation de pièces complexes, la conception d’assemblages et la création de mises en plan. L’expérience pratique améliore votre compréhension de SOLIDWORKS et vous prépare aux défis de l’examen CSWP. Cela vous donnera également l’occasion de mettre en pratique votre CSWA !



      2 – Cours de formation avancée : Les cours de formation avancée sur SOLIDWORKS couvrent les sujets testés lors de l’examen CSWP. Ces cours abordent les techniques d’esquisse avancées, le surfaçage, la conception de tôles et les assemblages complexes.



      3 – C’est en forgeant qu’on devient forgeron : SOLIDWORKS propose des exemples d’examens et des tutoriels spécialement conçus pour la préparation au CSWP. Utilisez ces ressources pour vous entraîner et renforcer vos connaissances des techniques de modélisation et des assemblages avancés.



      Il convient de noter que, bien que nous recommandions de passer la certification CSWA avant la certification CSWP, il ne s’agit pas d’un prérequis. Cependant, vous devez passer l’examen CSWP avant de passer le CSWE.



      • Certified SOLIDWORKS Advanced Professional (CSWPA)



      Outre les certifications de base, SOLIDWORKS propose une gamme de certifications spécialisées qui vous permettent de mettre en valeur votre expertise dans des domaines spécifiques. Ces certifications spécialisées sont conçues pour valider votre maîtrise de compétences spécialisées, élargir vos connaissances et faire de vous un professionnel recherché dans votre domaine de prédilection. En voici quelques exemples :



      Tôlerie (CSWPA-SM)



      L’examen CSWPA-SM évalue votre capacité à créer des conceptions complexes de tôlerie à l’aide de SOLIDWORKS. Cet examen teste votre capacité à créer et à modifier des pièces de tôlerie, à appliquer des surépaisseurs de pliage et des reliefs, à générer des modèles plats et à créer des mises en plan détaillés pour la fabrication.



      Fabrication de moules (CSWPA-MM)



      L’examen CSWPA-MM évalue vos compétences en matière de conception de moules à l’aide de SOLIDWORKS. Cet examen teste vos connaissances et vos compétences en matière de création de composants de noyau et de cavité, d’application d’angles de dépouille, de conception de plans de joint et de génération de bases de moule et d’inserts.



      Surfaçage (CSWPA-SU)



      L’examen CSWPA-SU évalue vos compétences en matière de techniques avancées de surfaçage à l’aide de SOLIDWORKS. Cet examen teste vos compétences en matière de création de géométries de surface complexes, d’utilisation d’outils de surfaçage et d’application de fonctions de surfaçage avancées.



      Outils de mise en plan (CSWPA-DT)



      L’examen CSWPA-DT évalue votre capacité à utiliser les outils de mise en plan de SOLIDWORKS pour créer des mises en plan détaillées. Cet examen évalue vos compétences en matière de création et de modification de vues de mise en plan, d’application d’annotations, de génération de nomenclatures et d’utilisation d’outils de mise en plan avancés.



      Soudures (CSWPA-WD)



      L’examen CSWPA-WD évalue vos compétences dans l’utilisation de SOLIDWORKS Weldments pour concevoir et documenter des structures soudées. Cet examen teste vos compétences en matière de création et de modification d’éléments de structure, de génération de listes de coupe et de création de mises en plan détaillées d’éléments soudés.



      …et plus encore !



      • Certified SOLIDWORKS Expert (CSWE):



      La certification Certified SOLIDWORKS Expert (CSWE) est le plus haut niveau de réussite dans SOLIDWORKS. Elle valide vos connaissances approfondies et votre capacité à résoudre des problèmes de conception complexes. Pour pouvoir passer le CSWE, vous devez réussir le CSWP ainsi que quatre autres certifications CSWPA. L’examen du CSWE couvre un large éventail de sujets avancés, vous devrez donc être préparé :



      1 – Expérience pratique approfondie : Accumuler une vaste expérience pratique en travaillant sur des projets complexes et en repoussant les limites de SOLIDWORKS. Participez à des scénarios de conception stimulants qui nécessitent des techniques avancées de modélisation, de surfaçage et d’assemblage.



      2 – Cours et ateliers de formation avancée : Recherchez des cours de formation avancée et des ateliers qui se concentrent sur les sujets couverts par l’examen du CSWE. Ces cours portent souvent sur le surfaçage avancé, les techniques d’assemblage avancées et la simulation.



      3 – Études et recherches indépendantes : Mener des études et des recherches indépendantes pour explorer les fonctionnalités avancées de SOLIDWORKS au-delà de ce qui est couvert par les cours de formation. Expérimentez le surfaçage avancé, les configurations d’assemblage avancées et les techniques d’optimisation.



      Conclusion

      Les examens de certification SOLIDWORKS peuvent être difficiles, mais avec une bonne préparation, vous pouvez augmenter vos chances de réussite. Les formations et les certifications SOLIDWORKS sont des outils essentiels pour exploiter pleinement votre potentiel en tant que concepteur ou ingénieur. Les connaissances et l’expertise acquises grâce à ces programmes peuvent propulser votre carrière vers de nouveaux sommets, en vous ouvrant les portes d’opportunités passionnantes et en favorisant une innovation sans limite. Que vous soyez un jeune diplômé, un concepteur en herbe ou un professionnel expérimenté, la maîtrise de SOLIDWORKS commence par la formation et les certifications.



      Pour découvrir l’ensemble du programme de certification SOLIDWORKS, cliquez ici.



      Pour plus d’informations sur nos programmes de formation, sur les options de formation personnalisée ou sur la manière dont vous pouvez commencer votre parcours vers les certifications SOLIDWORKS, contactez les Xperts.

      X_green_halo

      Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

      Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

        Principales améliorations apportées aux rôles de SOLIDWORKS basés sur le navigateur

        BLOGUE

        Principales améliorations apportées aux rôles de SOLIDWORKS basés sur le navigateur

        [techtips_featured_image_shortcode]

        À la pointe de l’innovation en CAO et de la qualité de vie des concepteurs, la plateforme 3DEXPERIENCE cherche constamment à améliorer la façon dont les ingénieurs et les concepteurs de produits du monde entier travaillent. Qu’il s’agisse d’améliorer les options de modélisation 3D par navigateur ou d’ajouter de nouveaux outils plus accessibles et des opportunités de collaboration, la plateforme 3DEXPERIENCE ajoute de nouvelles fonctionnalités aussi souvent que le monde commence une nouvelle conception ! Dans ce blog, nous aborderons certaines des mises à jour, améliorations et ajouts les plus récents aux rôles basés sur navigateur de la plateforme 3DEXPERIENCE, afin de voir comment les concepteurs et les non-utilisateurs de CAO, dans le monde entier, peuvent bénéficier et profiter d’une conception quotidienne plus facile et plus fluide et de routines de développement de produits.



        Sans plus attendre, plongeons dans la version R2023x FD02.

        1 . Amélioration de la qualité de vie de l’expérience utilisateur

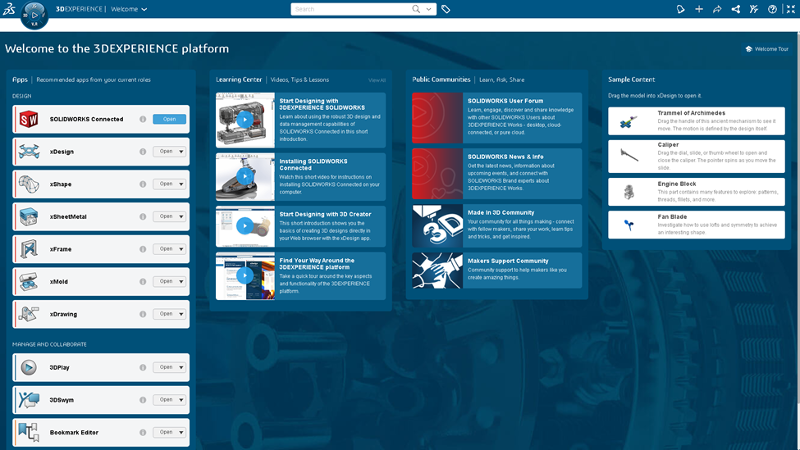

        Nouveau tableau de bord par défaut

        Désormais, vous pouvez accéder à tous vos rôles à partir d’un seul emplacement pratique : le tableau de bord SOLIDWORKS Creator Home. Ce tableau de bord est conçu pour vous aider à vous organiser et à réduire l’encombrement de l’écran, en vous permettant d’accéder rapidement à vos rôles 3DEXPERIENCE.

        • Accédez facilement à tous vos rôles en un seul endroit.



        Menu État du système

        Le nouveau menu État du système permet d’améliorer les performances du système et de suivre les problèmes avec précision. Ce menu vous permet de vérifier facilement l’état de vos connexions réseau et serveur, afin d’identifier rapidement tout problème sous-jacent susceptible d’affecter les performances.

        • Assurez-vous d’une connexion harmonieuse et d’une expérience de conception réussie avant d’entamer tout projet.



        Conception dans le contexte de HomeByMe dans 3D Creator

        Vous pouvez désormais tirer parti des capacités paramétriques de 3D Creator et tester l’adéquation, la fonction et l’esthétique de vos conceptions HomeByMe dans l’environnement. HomeByMe, une solution gratuite de conception et d’aménagement de la maison proposée par Dassault Systèmes, vous permet de mesurer, de référencer et d’associer des géométries en un seul endroit, afin de vous assurer que votre conception est conforme à vos spécifications. Partagez facilement vos modèles 3D Creator avec la communauté HomeByMe.

        • Concevoir dans un environnement plus réaliste et plus proche de la réalité, et tirer parti des capacités paramétriques.



        Enregistrement sélectif

        La fonction d’enregistrement sélectif vous permet d’améliorer votre flux de travail collaboratif en enregistrant des parties d’un assemblage sans interruption. Vous pouvez rapidement identifier les composants verrouillés, les désélectionner et n’enregistrer que les composants sur lesquels vous travaillez actuellement. Il n’est donc plus nécessaire de demander à quelqu’un de déverrouiller un fichier.

        • Travailler plus efficacement et sans interruption.

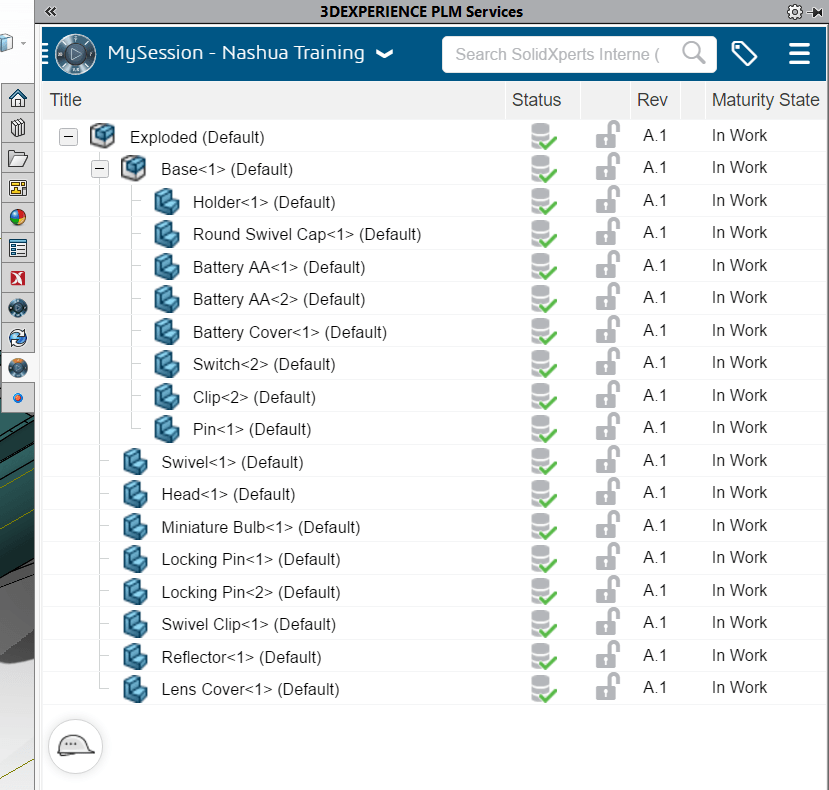

        État du verrouillage et demandes de déverrouillage

        Grâce aux outils les plus récents, vous pouvez rapidement et facilement identifier les éléments qui sont verrouillés et par qui, puis envoyer instantanément des demandes de déverrouillage directement aux personnes concernées en temps réel. Plus besoin d’attendre que quelqu’un déverrouille un fichier.

        • Collaborer de manière transparente, en sachant exactement quels composants sont bloqués et qui contacter pour un accès immédiat.



        Motif d’esquisse

        La commande Motif d’esquisse offre désormais un contrôle et une flexibilité accrus lors de la création de motifs grâce à la nouvelle case à cocher Ignorer l’instance. Il s’agit d’un outil utile lorsque vous ne souhaitez pas que certaines instances du motif soient créées dans des zones de chevauchement ou de trou. Grâce à la fonction Ignorer l’instance, vous pouvez rapidement ajouter ou supprimer des instances de votre motif sans perturber l’ensemble du motif.

        • Il est désormais beaucoup plus facile de créer le motif exact dont vous avez besoin pour votre dessin.



        Options Cacher/Afficher dans la commande Mesurer

        La commande Mesurer offre désormais un contrôle supplémentaire et des fonctions permettant de gagner du temps grâce aux options Cacher/Afficher. Ces options vous permettent de capturer rapidement les mesures relatives aux composants internes et cachés qui se trouvent derrière d’autres géométries, de sorte que vous n’ayez pas à quitter la commande Mesurer pour obtenir les mesures dont vous avez besoin.

        • Grâce aux options Cacher/Afficher, vous pouvez gagner du temps et mieux contrôler vos mesures.



        Vue de section volumétrique

        En utilisant la vue de section volumétrique, vous pouvez créer une boîte de délimitation pour diviser votre conception en sections, ce qui vous permet de visualiser les composants internes sans être distrait par des éléments supplémentaires. Grâce à cette vue, vous pouvez vous concentrer uniquement sur la tâche à accomplir, ce qui vous permet de mieux comprendre votre conception.

        • Vous pouvez facilement vous débarrasser du fouillis et clarifier vos conceptions.

        2 . Définitions de la fabrication

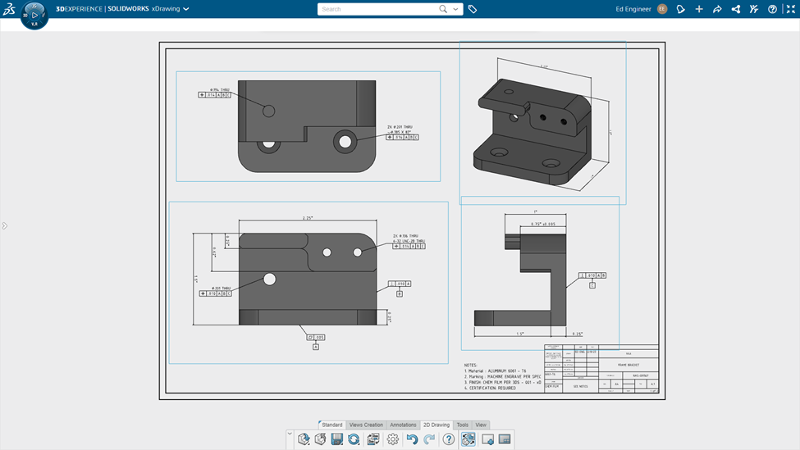

        Vues de section

        Grâce à un nouveau type de vue 3D, vous pouvez facilement créer des représentations professionnelles des caractéristiques et des dimensions internes pour la communication en aval. Il est ainsi plus facile de définir les informations de fabrication pour la géométrie des composants internes.

        • Capturer plus clairement l’intention de conception et les détails internes des composants complexes.



        Option d’amorce courbée

        Vous pouvez désormais personnaliser l’affichage de vos dessins grâce à la nouvelle option d’amorce courbée de Manufacturing Definition Creator. Cette fonction vous permet de créer des annotations avec des lignes courbes conformes aux normes ASME et ISO pour les dimensions de rayon et de diamètre, ce qui vous permet de mieux contrôler l’aspect de vos dessins.

        • Vous avez la certitude que tous vos dessins sont conformes aux exigences de l’industrie.



        Exportation STEP A242

        Vous pouvez désormais utiliser 3DPlay pour partager, visualiser et marquer des fichiers STEP A242 pour la communication et la fabrication en aval. Ce format fournit les flux de travail de définition basés sur le modèle (MBD) soutenus par l’industrie.

        • Exporter des annotations 3D plus efficacement.

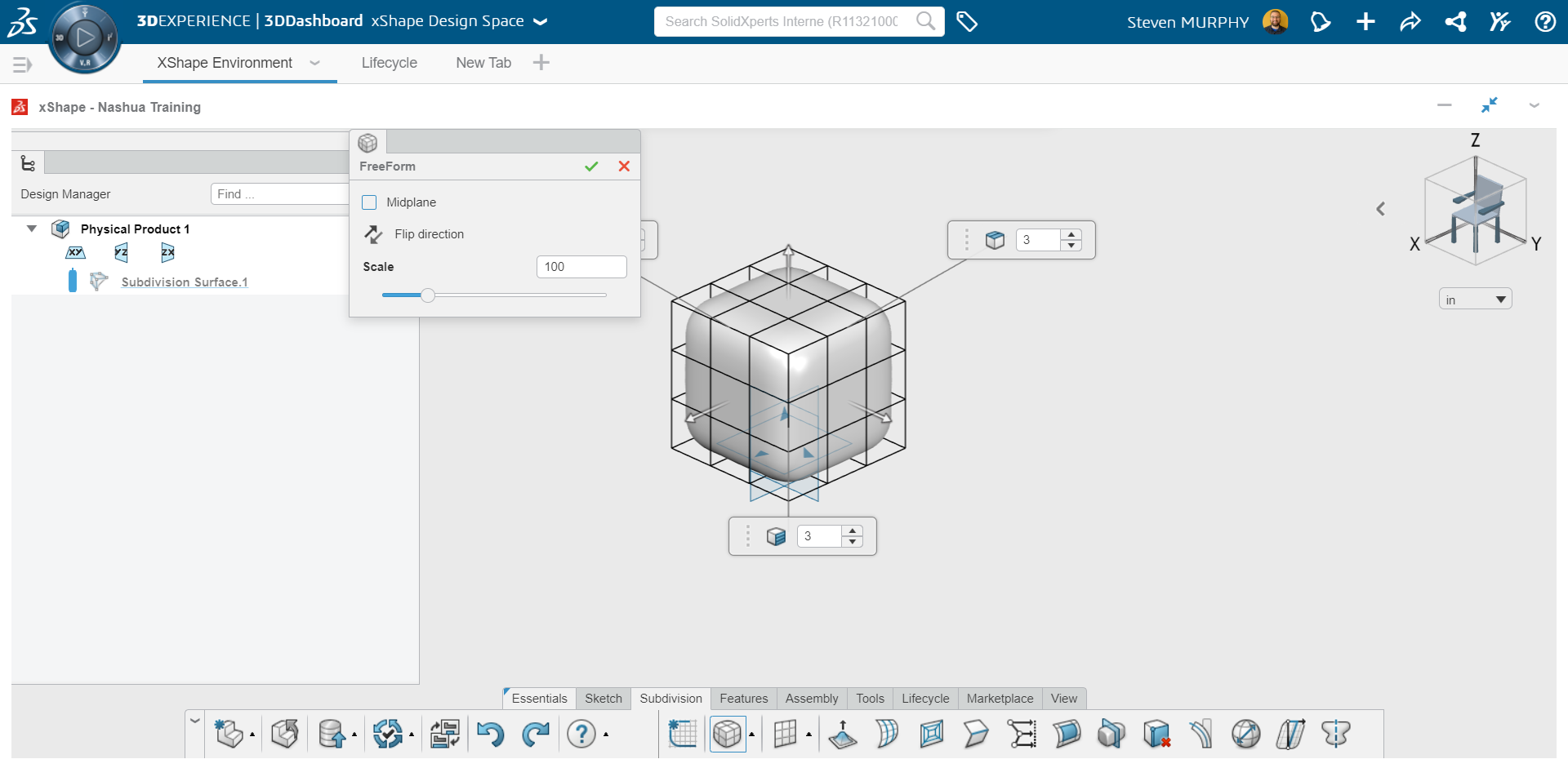

        3 . Conception de formes libres

        Commande Aligner les sommets

        La commande Aligner les sommets a été mise à jour. Désormais, lorsque vous utilisez la sélection par déplacement, les deux premières entités sélectionnées définissent l’axe d’alignement pour tous les points restants.

        • La spécification des sommets pour l’alignement est plus facile que jamais.



        Outil Flex et Bend

        Lors de l’utilisation de l’outil Flex, le manipulateur de robot et le manipulateur de gamme sont désormais décalés l’un par rapport à l’autre, ce qui facilite leur utilisation. En outre, l’outil Pliage offre désormais une option de pliage limite qui vous permet de garantir la déformation d’une région spécifique de la conception sans plier la région au-delà du manipulateur. Grâce à cette nouvelle option, vous pouvez facilement contrôler la forme exacte de votre dessin.

        • Rendez votre intention de conception plus claire et gagnez en contrôle.



        Copier/coller amélioré

        Grâce à l’amélioration du copier/coller, il est plus facile que jamais de placer une instance copiée d’un corps de subdivision (Sub-D). Lorsque vous copiez et collez, un aperçu de la nouvelle instance apparaît en jaune, ce qui vous permet de la placer avec précision à l’endroit souhaité. Vous avez également la possibilité de mettre l’instance à l’échelle et de la retourner.

        • Créez des géométries Sub-D complexes plus rapidement et plus facilement.



        Commande Reflect

        La création d’une instance miroir d’un corps de subdivision existant est désormais encore plus facile. Il suffit de dupliquer le corps existant et d’utiliser l’outil miroir pour retourner l’objet le long de l’axe souhaité. Cela créera une instance réfléchie du corps original qui pourra être modifiée indépendamment de l’original.

        • Créez facilement une instance miroir d’un corps de subdivision.



        Commande de rainurage

        Gagnez du temps avec la nouvelle commande de rainurage améliorée ! Lorsque vous appliquez un pli, les entités concernées restent sélectionnées, ce qui permet de les modifier ultérieurement sans avoir à les resélectionner.

        • Économisez des clics et rationalisez la création de plis.

        4 . Conception de tôles

        Flux de travail et mini dialogues améliorés pour les murs personnalisés

        La fonctionnalité Mur sur chant comprend des flux de travail et des mini dialogues améliorés qui offrent un accès rapide à l’option d’esquisse et contribuent à rationaliser la création de murs et de brides personnalisés. Le flux de travail est plus court qu’auparavant et les mini-dialogues sont conviviaux, ce qui facilite leur utilisation sur les petits appareils tels que les téléphones portables et les tablettes.

        • Créez rapidement et facilement des parois et des brides non rectangulaires personnalisées grâce à la nouvelle fonction de paroi sur le bord.

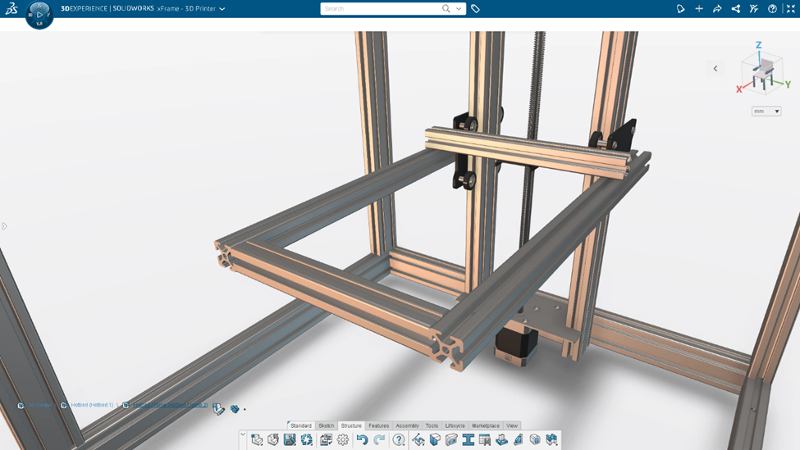

        5 . Conception de la structure

        Apprentissage automatique pour le placement des embouts et des plaques

        Grâce aux capacités de sélection de l’assistant de conception, vous obtiendrez des suggestions pour le placement de plusieurs embouts ou plaques. Il vous suffit de cliquer sur l’un des embouts et l’assistant de conception vous proposera automatiquement d’autres embouts ou plaques et les propagera pour vous.

        • Réduire le temps consacré au travail manuel en plaçant rapidement plusieurs embouts ou plaques.

        Pour en savoir plus

        Qu’il s’agisse de communiquer avec des collègues ou des intervenants extérieurs, d’essayer d’ajouter des fonctionnalités à une conception plus efficacement, d’encourager l’expérimentation avec des fonctionnalités faciles à utiliser, ou simplement de rendre votre conception quotidienne plus agréable, les rôles de la plateforme 3DEXPEREINCE basés sur le navigateur visent à faciliter vos routines de conception quotidiennes et à les rendre plus fluides, afin que vous puissiez vous concentrer sur l’innovation.



        Regardez cette vidéo 3DEXPERIENCE pour voir ces améliorations en action (présenté en anglais): https://www.youtube.com/watch?v=JdBwc4Obc9Q



        Pour plus d’informations ou pour demander une démonstration de la plateforme 3DEXPEREINCE,contactez les Xperts dès aujourd’hui!

        X_green_halo

        Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

        Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

          Solidifie votre parcours 3D : Migration vers SOLIDWORKS, mettre en œuvre SWOOD et gestion du changement avec Beaubois

          BLOGUE

          Solidifie votre parcours 3D : Migration vers SOLIDWORKS, mettre en œuvre SWOOD et gestion du changement avec Beaubois

          [techtips_featured_image_shortcode]

          Chez SolidXperts, nous sommes fiers de notre capacité à aider nos clients à optimiser leurs processus de conception et de fabrication grâce à l’utilisation de solutions logicielles modernes. En tant que fournisseur de services de conception SOLIDWORKS, 3DEXPERIENCE et design 3D de confiance avec plus de 25 ans d’expérience, nos équipes d’Xperts permettent à nos clients de concevoir des produits plus rapidement et plus efficacement, ce qui leur permet de rester compétitifs dans des industries en constante évolution.



          Récemment, nous avons eu l’occasion de travailler avec Beaubois, un client de l’industrie de la menuiserie architecturale, qui cherchait à passer de Solid Edge à SOLIDWORKS avec le module complémentaire SWOOD. Dans cet article, nous vous expliquons comment nous avons aidé ce client à atteindre ses objectifs et à améliorer ses opérations.



          Étape 1 : Diagnostic complet du processus



          Les projets de menuiserie et d’architecture requièrent beaucoup de précision et d’expertise pour créer des designs beaux et durables. Pour ce faire, il est important d’utiliser les bons outils et les bons logiciels.



          En tant qu’entreprise québécoise spécialisée dans l’ébénisterie architecturale sur mesure, Beaubois vise à repousser les limites et à remettre en question les normes attendues de l’industrie de l’ébénisterie sans sacrifier les normes élevées et les conceptions de qualité. Afin de répondre aux demandes uniques de ses clients et à un paysage de conception numérique de plus en plus complexe, l’entreprise avait besoin de porter ses processus de conception à un niveau supérieur de communication avec la CAO et les machines à commande numérique.



          Pour permettre à Beaubois de poursuivre son voyage créatif en 3D et soutenir ses objectifs à long terme, notre première étape a consisté à réaliser un diagnostic complet des processus de conception et de fabrication existants de notre client. Nous voulions identifier les inefficacités et les domaines dans lesquels des améliorations pouvaient être apportées. Ce processus comprenait une analyse approfondie des données CAO, des flux de production et des processus d’automatisation.



          Étape 2 : Mise en œuvre du projet pilote



          Après la phase de diagnostic, nous sommes passés à l’étape de mise en œuvre du projet pilote. Nous avons travaillé en étroite collaboration avec une petite équipe d’employés de Beaubois pour tester le logiciel SOLIDWORKS et l’extension SWOOD dans un scénario réel. Le projet pilote nous a permis d’identifier les problèmes potentiels et d’apporter les ajustements nécessaires avant un déploiement à grande échelle.



          Passer de Solid Edge à SOLIDWORKS peut être une perspective intimidante. Même avec une solution parfaite, il peut être difficile d’intégrer une équipe complète rapidement et de manière rentable, tout en évitant des temps d’arrêt coûteux. Pour Beaubois, SOLIDWORKS offre des capacités de collaboration CAO supérieures et une interface utilisateur plus intuitive, ainsi que des fonctionnalités 2D et 3D améliorées.



          Notre équipe d’Xperts a aidé l’équipe de conception à se familiariser avec le module complémentaire SWOOD, qui fournit une bibliothèque de composants pour le travail du bois, des outils pour la conception d’assemblages 3D, la possibilité de créer des rendus et des présentations 3D, et bien plus encore, ce qui leur a permis de rationaliser leurs processus. Le module complémentaire comprend également des outils permettant d’estimer les coûts des matériaux et de calculer les temps de production, ce qui aide les entreprises à mieux gérer leurs projets. Grâce au module complémentaire SWOOD, Beaubois peut désormais concevoir des projets de menuiserie de haute qualité plus rapidement et plus facilement. En outre, SOLIDWORKS et SWOOD lui permettent de générer des parcours d’outils précis et détaillés pour ses machines à commande numérique.



          Étape 3 : Déploiement global et gestion du changement



          Suite au succès du projet pilote, nous avons aidé le client à déployer SOLIDWORKS avec SWOOD dans l’ensemble de son organisation. Nous avons assuré une formation et une assistance complètes afin de garantir une transition en douceur et de minimiser toute perturbation potentielle de leurs opérations. Nous avons également participé à la gestion du changement pour aider les employés du client à s’adapter au nouveau logiciel et aux nouveaux processus.



          Lors de la transition de Beaubois vers SOLIDWORKS et SWOOD, l’investissement dans la formation et l’infrastructure était essentiel pour assurer une transition réussie et maximiser les bénéfices d’une amélioration des processus de conception et de fabrication.



          Étape 4 : Amélioration des résultats



          Notre travail avec ce client a permis d’apporter plusieurs améliorations importantes à ses processus de conception et de fabrication. Grâce à SOLIDWORKS et à SWOOD, ils ont pu optimiser leurs données de CAO pour les utiliser avec leurs robots d’usine, ce qui a permis une production plus rapide et plus efficace. En outre, l’extension SWOOD leur a permis d’automatiser un grand nombre de leurs processus de fabrication, ce qui a permis d’améliorer encore l’efficacité et de réduire les erreurs.



          Grâce à l’aide de SolidXperts, Beaubois a pu passer à SWOOD pour la conception et la fabrication, ce qui a permis d’améliorer la communication et la collaboration entre le personnel, les clients et les fournisseurs. Cette rationalisation du processus de conception a permis à Beaubois d’économiser du temps et de l’argent, tout en lui permettant de créer des produits de la plus haute qualité qui dépassent les attentes des clients. Les conseils et le soutien de SolidXperts pendant la transition ont permis à Beaubois d’augmenter de manière significative sa production et sa rentabilité, tout en créant des flux de travail plus productifs et plus faciles à gérer.



          Conclusion



          Nous sommes fiers du travail que nous avons réalisé avec ce client, et nous pensons qu’il peut servir d’inspiration à d’autres entreprises qui cherchent à améliorer leurs opérations. Pour mettre en valeur notre travail, nous avons créé une vidéo de témoignage dans laquelle le client parle de son expérience de travail avec nous. Dans la vidéo, il décrit comment notre équipe l’a aidé à atteindre ses objectifs et à améliorer ses processus. Découvrez-la !





          Plus d’infos sur Beaubois



          Explorez toutes vos options SWOOD sur le site officiel ici.



          Nous sommes passionnés par le fait d’aider nos clients à atteindre leurs objectifs grâce à l’utilisation de solutions logicielles modernes. Notre travail avec ce client de l’industrie de la menuiserie architecturale est un excellent exemple de la façon dont nous pouvons aider les entreprises à améliorer leurs opérations et à réussir. Si vous souhaitez en savoir plus sur nos services ou sur la manière dont nous pouvons vous aider à optimiser vos processus, n’hésitez pas à nous contacter dès aujourd’hui.





          Explorez nos services



          Contactez les Xperts

          X_green_halo

          Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

          Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

            Utilisation de SOLIDWORKS Simulation pour une analyse précise par éléments finis des structures

            BLOGUE

            Utilisation de SOLIDWORKS Simulation pour une analyse précise par éléments finis des structures

            [techtips_featured_image_shortcode]

            L’utilisation des outils d’analyse par éléments finis (AEF) disponibles dans SOLIDWORKS peut aider les ingénieurs, les concepteurs et les autres professionnels à analyser rapidement et précisément les performances de leurs conceptions 3D. L’analyse par éléments finis est une boîte à outils puissante qui permet de prédire le comportement des composants et des assemblages structurels dans un large éventail de conditions et peut contribuer à réduire le nombre de prototypes physiques qui doivent être produits avant qu’une conception ne soit finalisée.



            Pour commencer à utiliser vos outils SOLIDWORKS, vous devez d’abord comprendre les bases de l’analyse par éléments finis et la manière dont elle peut être utilisée. L’AEF est une méthode de calcul qui utilise des équations mathématiques pour simuler le comportement d’une structure ou d’un composant dans différentes conditions. Les équations sont utilisées pour déterminer comment le composant ou l’assemblage répondra à diverses forces et à des facteurs environnementaux tels que la température, les vibrations et la pression.



            Pour commencer, vous devez ouvrir l’application SOLIDWORKS Simulation dans le menu Outils. Vous obtiendrez ainsi l’interface utilisateur qui vous permettra de configurer votre analyse FEA.






            La première étape consiste à définir le type d’analyse que vous souhaitez effectuer. Vous avez le choix entre plusieurs types d’analyse, tels que l’analyse statique linéaire, l’analyse statique non linéaire, l’analyse modale et l’analyse de fatigue. Pour chaque type d’analyse, vous devez définir les conditions aux limites, les charges et les propriétés des matériaux.



            Une fois que vous avez défini le type d’analyse et les conditions limites, vous pouvez configurer le maillage. Le maillage est une grille d’éléments utilisés pour modéliser le comportement du composant. Le nombre d’éléments et leur taille dépendent de la précision dont vous avez besoin pour votre analyse. Un plus grand nombre d’éléments plus petits donnera un résultat plus précis, mais nécessitera plus de temps et de puissance de calcul.





            Une fois le maillage mis en place, vous pouvez lancer l’analyse. Les résultats de l’analyse peuvent être visualisés sous forme de graphiques, de tableaux et d’animations. Ces résultats peuvent vous aider à comprendre rapidement et précisément le comportement de votre conception dans différentes conditions.






            L’utilisation des outils d’analyse par éléments finis disponibles dans SOLIDWORKS peut être un moyen efficace de réduire le temps et les coûts associés au prototypage et aux essais. En analysant rapidement et précisément le comportement d’une conception, vous pouvez réduire le nombre de prototypes physiques qui doivent être produits et testés avant que la conception ne soit finalisée.

            X_green_halo

            Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

            Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

              3DEXPERIENCE SOLIDWORKS 2023 ‘quoi de neuf’

              BLOG

              3DEXPERIENCE SOLIDWORKS 2023 ‘quoi de neuf’

              [techtips_featured_image_shortcode]

              ASSEMBLAGES

              Optimisation du mode légèreté / résolu

              La légèreté des supports de la masse partielle et des propriétés similaires.

              Réparation automatique des références de mat

              Amélioration de la fonction de coupe d’assemblage

              Mise en évidence des cellules de BOM écrasées

              Spécifier le numéro de pièce de la BOM par défaut (en tant que nom de Document ou de Configuration).

              Amélioration de l’exportation STEP

              Aperçu du composant de remplacement avec l’instance ou les instances à remplacer les contrôles.

              Option de couleur pour les lignes d’éclatement

              Spécifiez-la ou les configurations affectées pour les instances ignorées dans les modèles.

              Capacité à supprimer les aimants et les points de connexion connexes.

              Remplacer les valeurs de masse ou de cg calculées par des entrées de la table de conception.

              La propagation des caractéristiques d’assemblage ne peut pas affecter les pièces de la boîte à outils

              Les modèles d’assemblage avec des instances sautées sont plus faciles à configurer.

              Amélioration des composants de remplacement, meilleures options pour les instances et plus encore.



              COMPOSER

              Voir la capacité des collections

              Mise à jour de la prise en charge des formats de fichiers d’importation

              Support des méta-propriétés de Pro/E, CREO et STEP



              MISES EN PLAN

              Le choix d’affichage du nom du composant effectué dans l’arbre des fonctions de la pièce ou de l’assemblage est reflété dans la palette de la vue Dessin.

              Les mises en plan détachés sont totalement abandonnés et remplacés par le mode Détaillage.

              Les dessins de détail des composants de l’assemblage peuvent être ouverts directement à partir du dessin d’assemblage sans ouvrir les fichiers de géométrie correspondants.

              Zone graphique RMB, cellule de BOM ou arborescence de la vue du dessin.

              Pas entièrement pris en charge pour le mode Détaillage.

              Les substitutions de la table de nomenclature peuvent maintenant avoir une couleur de surbrillance spécifique (par défaut, Sys Opt est noir).

              La sélection RMB permet de rétablir les valeurs d’origine par cellule, ligne, colonne ou tableau entier.

              La couleur de surbrillance n’apparaît que lorsque le tableau est sélectionné. (pas pour l’impression)

              Les indicateurs de quantité sont autorisés pour les ballons automatiques ainsi que pour les ballons manuels.

              Les tableaux de nomenclatures peuvent être filtrés comme une feuille de calcul, et les bulles automatiques sont mises à jour en conséquence.

              Ne combinez pas le filtrage avec le masquage des colonnes ou des lignes.

              Le support des composants transparents pour les vues HLR / HLV a été amélioré pour correspondre à la norme ISO 128-2020.

              Option de case à cocher dans la vue PM ou dans les propriétés du document.

              Les tableaux de trous prennent désormais en charge les perforations et les fentes en plus des trous (un top 10 ER).

              Les symboles GeoTol peuvent être limités à la norme de dessin actuelle.

              Le modificateur de translation vectorielle est désormais pris en charge dans les cadres GeoTol.

              Tolérance dynamique du profil supportée par ASME Y14.5-2018



              EDRAWINGS

              Amélioration de l’affichage et de la publication des assemblages

              Prise en charge de la configuration du modèle pour les applications mobiles eDrawings

              Prise en charge de la publication des états d’affichage dans eDrawings

              Amélioration du style d’affichage

              Amélioration de la version du type de fichier

              Support multi-langues pour les eDrawings vers le web HTML

              Unités de mesure fractionnaires en pouces



              ELECTRICAL

              Prise en charge des dessins hybrides – schémas et tableaux combinés sur une seule feuille

              Prise en charge des annotations d’étiquettes de connexion dynamique des composants dans les schémas

              Possibilité de définir les props de masse des pièces 3D à partir des propriétés du schéma électrique (selon la fiche technique)

              Amélioration des icônes de condition pour les composants électriques 3D (inséré, connecté, etc.)

              Support de fil à extrémité ouverte dans le schéma. (pour les connexions de type « pigtail » ou « wire on install »)

              Les feuilles de schémas supportent plus de types d’images. (tiff, png, jpg)

              La suppression d’un composant peut forcer la suppression des symboles associés.

              Réinitialisation des messages ignorés

              Amélioration de l’automatisation d’Excel

              Origine -> Destination spécification



              FLOW

              Opération booléenne de maillage – permet de créer des maillages même lorsque la géométrie de base est imparfaite

              Facteur de turbidité – pour les effets du rayonnement solaire, tient compte de l’atmosphère polluée ou remplie de tempête

              Réduit les effets de la chaleur dans certaines villes par rapport au désert ouvert

              Recadrage du tracé – (coupe, maillage, surface) limite l’affichage à un matériau ou à un domaine de fluide particulier.

              Effets de vitesse tangentielle et radiale pour les courbes de ventilateur – cette propriété permet une définition plus approfondie des performances du ventilateur.

              Conductance thermique sur les milieux poreux en fonction du débit massique spécifique – augmente la précision pour les flux de fluides et de gaz compressibles.

              Tri de l’arborescence du projet – par ordre alphabétique ou chronologique

              Options d’exportation de Transient Explorer – exporter les résultats par plage de temps ou pour le moment actif.

              Paramètres personnalisés de Transient Explorer – pour une meilleure visualisation

              Nouveaux objectifs d’étude –

              Bilan énergétique total

              Taux de production de chaleur volumétrique

              Vélocités radiales et axiales

              Graphiques de flux avec affichage du bilan énergétique total

              Performance – Les opérations de Mesher et de Solver sont maintenant plus rapides grâce à une meilleure gestion de l’utilisation de la mémoire.



              IMPORT/EXPORT

              L’exportation de grands assemblages prend en charge la génération de fichiers STEP individuels

              L’importation de fichiers *.obj texturés est améliorée



              INSPECTION

              AddIn – Configurabilité de la séquence de ballons

              Avec options multi-feuilles

              Addin – Feuilles de dessin de ballons séparément

              Addin – Exportation des feuilles sous forme de fichiers PDF séparés

              Addin – Exportation des rapports sous forme de fichiers Excel séparés

              Addin – Gestionnaire d’inspection avec arborescence des caractéristiques

              Standalone – Autoballoons pour les dessins PDF

              Standalone – Remplacement de l’OCR par un extrait manuel (meilleurs résultats)

              Support de l’apprentissage automatique pour les PDF 2D

              Mode de sélection des feuilles pour les dessins à feuilles multiples

              Exportation des rapports vers des fichiers Excel individuels

              Séquençage des ballons



              INSTALLATION & SNL

              Les modules CVC et refroidissement électronique de Flow Simulation peuvent désormais être des modules complémentaires indépendants et les licences SNL peuvent être chargées ou déchargées selon les besoins au lieu d’être réservées à chaque utilisation de Flow Simulation.

              Les licences temporaires sont désormais affichées en attente d’expiration dans le gestionnaire SNL et peuvent être renouvelées ou réactivées par numéro de série individuel.

              Tous les produits auront désormais une option de licence à terme.



              MANAGE

              Mise à jour automatique des enregistrements liés cartographiés

              Nouvelle option « De » pour les champs de données

              Comparaison des champs de nomenclature (liés ou primaires)

              Prise en charge de la quantité de nomenclature variable

              Les tâches annulées se reflètent correctement dans la planification des capacités.

              Affichage du tableau des tâches



              MBD

              Contrôle de l’affichage pour tous les types de dimensions, pas seulement les annotations DimXpert

              Prise en charge des tableaux à trous pour les vues multiples

              Ligne d’extension Dimension

              Edition de l’élément de référence

              Le coin comme élément géométrique et d’annotation

              Prise en charge des modificateurs de tolérance ISO



              MODÉLISATION DES PIÈCES

              Prise en charge des valeurs de translation ou de rotation du corps de Move/Copy dans les équations et les tableaux de conception

              ‘Defeature’ prend désormais en charge la création de configurations dérivées pour les pièces ainsi que pour les assemblages.

              Support des dimensions dans le corps de Move/Copy

              Autorisation des erreurs de caractéristiques de la bibliothèque – cliquez sur [Oui] pour accepter les erreurs de caractéristiques, puis les corriger après l’insertion dans la pièce actuelle.

              Les systèmes de coordonnées sont désormais valables pour la sélection dans un plus grand nombre de commandes, telles que les opérations d’esquisse en 3D, les dimensions d’esquisse en 2D, le miroir et la sélection d’autres commandes.

              Prise en charge des polices à trait unique dans les esquisses de type Wrap Feature (Scribe wrap type)

              OLFSimpleSans – est installé par SOLIDWORKS

              Améliorations de la modélisation du maillage hybride-BREP

              Prise en charge de fonctionnalités étendues

              Création d’une vue de section par l’intermédiaire d’un axe

              La rotation selon la méthode d’Euler est désormais autorisée pour les fonctions Déplacer/Copier le corps, et elle peut être définie par configuration.

              Les traductions de corps de déplacement/copie peuvent également être définies par configuration de pièce maintenant.

              Les variables globales ou les équations peuvent maintenant être utilisées pour piloter les valeurs du corps Move/Copy.



              PDM

              Personnalisation HTML pour les modèles de notification

              Outil de mise à jour des versions de fichiers – prend en charge l’écrasement de la dernière version

              Interface utilisateur simplifiée pour l’enregistrement et la sortie.

              Nouvelles options pour gérer les utilisateurs supprimés

              Actions de transition configurables par le compte utilisateur et ses propriétés

              Des Tooltips peuvent être ajoutées aux champs de la carte de données

              Amélioration des contrôles de la carte de données

              Copier et coller le texte affiché dans les champs variables

              Les boutons peuvent contenir des données de consultation des utilisateurs (noms, champs AD, etc.).

              Meilleur support des fichiers image. (jpg, png)

              Journalisation des opérations de récupération de fichiers ([x]Obtenir la propriété de journalisation sur le serveur PDM Pro)

              Afficher les groupes sources pour les autorisations d’utilisateur héritées

              Tous les transferts de données sont cryptés vers/depuis le serveur.

              Tâche d’exportation STEP améliorée pour 242, ou des composants d’assemblage brisés.

              Les fichiers eDrawing dans le coffre-fort prennent en charge les aperçus sous forme de vignettes dans le panneau d’exploration.

              Option d’authentification pour l’administrateur du coffre (paramètre dans l’outil d’administration sur une machine locale).

              Amélioration du serveur d’archives et du serveur de bases de données dans les environnements à latence élevée (Azure, AWS)

              Option de visibilité du dossier d’état privé pour les utilisateurs non-Admin.



              PERFORMANCE

              Option du système de niveau de détail pour améliorer les changements graphiques (zoom, panoramique, rotation) pour la plupart des types de vues.

              Des opérations de sauvegarde plus rapides pour les grands assemblages comportant un certain nombre de composants inchangés.

              Le PDM est plus rapide et plus efficace dans les réseaux à forte latence.

              L’outil de mise à niveau de la version du fichier PDM fonctionne plus rapidement.



              PLASTIQUES

              Base de données des matériaux et ajouts de grades de matériaux

              Amélioration de l’interface utilisateur de la base de données matérielle

              Améliorations du rapport



              ROUTAGE

              Amélioration de la mise à plat électrique et des dessins de fabrication

              Avec de meilleures tables de connexion.

              Support d’épissures de circuits multifilaires.

              Ajout de clips de style automatique dans la bibliothèque de conception.

              Amélioration des performances et de la convivialité du gestionnaire de la bibliothèque de routage.

              Le diamètre et la longueur du harnais sont indiqués dans le gestionnaire de propriété de l’itinéraire électrique.

              Accueille et affiche les cœurs inutilisés.

              Amélioration de l’itinéraire automatique pour les fils discrets



              TÔLERIE

              Capteur de déviation

              Vous pouvez créer un capteur pour signaler que la tôle dépasse une taille de boîte de délimitation. (longueur, largeur, surface, zone vierge maximale)

              Épaisseur symétrique

              Spécifie le matériau à appliquer symétriquement à partir du croquis de la bride de base.

              Valeurs des gabarits dans les propriétés des listes de coupe (et notes de dessin)



              SIMULATION

              Amélioration des interactions de collage de surface à surface (autorisé pour les faces sans contact)

              Pour ignorer les vis de réglage, les goupilles, etc.

              Outils de diagnostic

              Connecteur de la tige de liaison

              Contrôle de la rigidité pour le contact (jusqu’à 50% de résolution)

              Améliorations du solveur

              Gestion des corps sous-contrainte (Simulation Professional & Premium)



              SKETCHING

              Les ellipses ont maintenant des options pour créer avec des lignes de construction à travers les axes.



              SOLIDWORKS CAM

              Support de l’outil Barrel

              Calcul amélioré de l’avance et du retrait pour le fraisage de contours

              Option « lignes seulement » pour le parcours VoluMill

              Améliorations de l’usinage basées sur les tolérances



              STABILITÉ

              Réduction de 90 % des SPR d’accidents signalés par les clients.



              SYSTÈMES DE STRUCTURE

              Cornières d’angles similaires par groupe, avec plaques de connexion par groupe

              Dimensions des éléments de soudure spécifiques à la configuration

              Alignement des attributs des propriétés personnalisées (pour une correspondance avec les types d’attributs 3DEXPERIENCE)



              INTERFACE UTILISATEUR

              Les commentaires dans les fichiers SOLIDWORKS disposent désormais d’options de couleur et de formatage supplémentaires.

              Les commentaires peuvent être configurés pour s’afficher au début de l’ouverture des fichiers.

              Amélioration des options et du comportement de la restauration des paramètres par défaut.

              Amélioration du comportement de l’assistant d’options de copie.



              VISUALISER

              Amélioration de l’outil de sélection des couleurs

              Soutien matériel DSPBR

              Les options d’importation (regroupement) sont plus faciles pour les fichiers SOLIDWORKS

              Rendu d’illumination Stellar Physically Correct

              PhotoView 360 sera retiré en 2023 sp5.

              X_green_halo

              Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

              Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

                Comment ajouter l’épaisseur d’une tôle en gauge dans une mise en plan

                BLOGUE

                Comment ajouter l’épaisseur d’une tôle en gauge dans une mise en plan

                [techtips_featured_image_shortcode]

                Lorsque l’on conçoit des produits avec des tôles, l’industrie utilise l’épaisseur de la tôle avec une table de gabarit.  Par exemple, une gauge 18 équivaut à une épaisseur de 0.0359in pour une pièce en acier.  Il est possible d’utiliser ce genre de table dans la fonction de tôlerie de SOLIDWORKS.

                Continue reading « Comment ajouter l’épaisseur d’une tôle en gauge dans une mise en plan »

                Amélioration dans propertymanager

                BLOGUE

                Amélioration dans propertymanager : Chargements/Masse à distance dans solidworks Simulation

                [techtips_featured_image_shortcode]

                Par Sakineh Orangi – Ingénieure d’Application Numérique chez SolidXperts

                Le PropertyManager Chargement/Masse à distance a été changé à fin d’améliorer l’expérience usager et d’enrichir un couplage distribué pour les études statiques linéaires, statiques non linéaire et de topologie.

                Dans l’arbre d’étude de simulation statique linéaire, statique non linéaire ou de topologie, cliquez à l’aide du bouton droit de la souris sur Chargements externes, puis sélectionnez Chargement/Masse à distance :





                Nous sélectionnons les faces pour appliquer des chargements à distance, des masses à distance ou des translations et rotations à distance.





                Nous définissons le système de coordonnées utilisé dans l’interprétation de l’emplacement et des directions des fonctions à distance.





                Puis nous définissons les coordonnées de l’emplacement du point d’application du chargement, de la masse ou de la translation à distance dans le système de coordonnées sélectionné (ou le système de coordonnées global).





                Si nous voulons définir les forces à distance et les translations à distance, cochons l’option de Composantes de translation et entrons les valeurs d’une force à distance ou d’une translation à distance dans la direction X, Y et Z.





                S’il y a des moments à distances et les rotations à distances, cochons l’option de Composantes de rotation





                Le Type de connexion peut être Distribuée ou Rigide. S’il existe plusieurs points de couplage, la distribution des forces/moments distants et de la masse distante ne sont pas déterminées par l’équilibre seul, et la distribution de facteurs de pondération met à l’échelle la distribution.  Si les points de couplage ne se déplacent pas les uns par rapport aux autres, on utilise l’option Rigide. Nous cochons l’option de masse pour définir les composants de la masse a distance. Les données nécessaires pour cette option sont la valeur de Masse a distance et les Moments d’inertie de la masse par rapport aux axes, X, Y, .

                X_green_halo

                Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

                Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

                  49 raccourcis clavier SOLIDWORKS pour gagner en productivité (2026)

                  BLOGUE

                  49 raccourcis clavier SOLIDWORKS pour gagner en productivité (2026)

                  [techtips_featured_image_shortcode]

                  Découvrez les raccourcis, les mouvements de souris, les techniques de sélection et les astuces de productivité qui peuvent vous aider à travailler plus rapidement dans SOLIDWORKS.

                  Si vous utilisez SOLIDWORKS tous les jours, vous connaissez probablement déjà les raccourcis de base : Ctrl + S pour enregistrer, Ctrl + Z pour annuler et Ctrl + C / Ctrl + V pour copier-coller.

                  Mais SOLIDWORKS propose des dizaines de raccourcis clavier et de touches de modification moins connus qui peuvent faire une différence encore plus importante dans votre travail quotidien.

                  Qu’il s’agisse de maintenir la touche Maj enfoncée pendant la création d’une esquisse ou d’utiliser Ctrl + Alt pour copier et contraindre des composants, ces petites techniques peuvent éliminer les clics répétitifs, réduire les déplacements de la souris et vous aider à rester concentré sur votre conception.

                  Nous avons rassemblé quelques-uns de nos raccourcis et conseils de productivité SOLIDWORKS préférés pour les esquisses, les pièces, les assemblages, les mises en plan et les tâches courantes.

                  Remarque : Certaines commandes et certains comportements peuvent varier selon votre version de SOLIDWORKS, le type de document utilisé ou vos paramètres de personnalisation.

                  Conseils généraux de productivité dans SOLIDWORKS

                  Avant de passer aux raccourcis propres à la modélisation, commençons par quelques techniques qui peuvent améliorer presque tous vos flux de travail dans SOLIDWORKS.

                  1. Faites de la touche S votre meilleure alliée

                  Appuyez sur S pour ouvrir la barre de raccourcis personnalisable directement à côté de votre curseur.

                  Au lieu de déplacer votre souris à l’autre bout de l’écran pour accéder au Gestionnaire de commandes ou aux menus, vous pouvez garder vos commandes les plus utilisées exactement là où vous en avez besoin.

                  Encore mieux, la barre de raccourcis est contextuelle. Vous pouvez créer différents raccourcis pour :

                  • Les esquisses
                  • Les pièces
                  • Les assemblages
                  • Les mises en plan

                  Par exemple, vous pourriez ajouter la commande Bossage/Base extrudé à la barre de raccourcis de vos esquisses afin qu’elle soit immédiatement accessible une fois votre esquisse terminée.

                  Conseil : N’essayez pas d’ajouter toutes les commandes à la barre S. Conservez uniquement celles que vous utilisez fréquemment afin que la navigation reste rapide et facile.

                  2. Recherchez des commandes à partir de la barre S

                  La barre de raccourcis permet également d’accéder rapidement à la recherche de commandes.

                  Au lieu de parcourir les menus pour trouver une commande, saisissez son nom et lancez-la directement.

                  Cette fonction est particulièrement utile lorsque vous savez ce que vous voulez faire, mais que vous ne vous souvenez plus exactement où se trouve la commande dans SOLIDWORKS.

                  3. Ajoutez le bouton OK à votre barre de raccourcis

                  Vous arrive-t-il de terminer une commande, puis de déplacer votre souris jusqu’à l’autre côté de l’écran uniquement pour cliquer sur le crochet vert?

                  Ajoutez la commande OK à votre barre de raccourcis.

                  Vous pourrez ainsi terminer vos commandes sans quitter la zone dans laquelle vous travaillez déjà.

                  Cela peut sembler être un changement mineur, mais si vous confirmez des dizaines d’opérations chaque jour, tous ces déplacements de souris finissent par s’accumuler.

                  4. Personnalisez votre souris

                  Si votre souris possède des boutons programmables, pensez à leur attribuer des commandes clavier fréquemment utilisées, comme :

                  • Échap
                  • Ctrl
                  • Suppr

                  Vous réduirez ainsi les déplacements entre le clavier et la souris, tout en gardant votre main dominante sur vos principaux outils de travail.

                  5. Ctrl + Tab : passez d’un document à l’autre

                  Vous avez plusieurs fichiers SOLIDWORKS ouverts?

                  Maintenez la touche Ctrl enfoncée et appuyez sur Tab pour parcourir vos documents ouverts.

                  C’est beaucoup plus rapide que de chercher la bonne fenêtre ou le bon onglet avec votre souris.

                  6. Maj : faites réapparaître les barres d’outils contextuelles

                  Si une barre d’outils contextuelle disparaît pendant que vous travaillez, essayez de maintenir la touche Maj enfoncée pour la faire réapparaître à son emplacement d’origine.

                  Cette astuce peut être particulièrement utile lorsque vous travaillez avec des sélections et des commandes contextuelles.

                  Raccourcis SOLIDWORKS pour les esquisses

                  La création d’esquisses est l’un des domaines où les touches de modification peuvent vous faire gagner énormément de temps.

                  7. Maj + outil Cotation : contrôlez les conditions des arcs et des cercles

                  Lorsque vous cotez un arc ou un cercle, maintenez la touche Maj enfoncée pour déterminer si SOLIDWORKS utilise la condition minimale, maximale ou centre à centre.

                  Vous obtenez ainsi un meilleur contrôle sur l’élément coté sans avoir à recommencer la commande.

                  8. Maj pendant le tracé : activez l’aimantation à la grille

                  Maintenez la touche Maj enfoncée pendant la création d’entités d’esquisse pour activer temporairement l’aimantation à la grille.

                  Cette fonction est utile pour créer rapidement une géométrie lorsque vous souhaitez obtenir un positionnement prévisible.

                  9. Ctrl pendant le tracé : désactivez les relations automatiques

                  SOLIDWORKS ajoute automatiquement des relations d’esquisse lorsque vous créez une géométrie.

                  Toutefois, vous ne les voulez pas toujours.

                  Maintenez la touche Ctrl enfoncée pendant la création de votre esquisse pour désactiver temporairement les relations automatiques.

                  Cette technique est particulièrement utile lorsque vous créez une géométrie qui doit demeurer non contrainte jusqu’à une étape ultérieure.

                  10. Alt + glisser : ajustez symétriquement les poignées de spline

                  Lorsque vous travaillez avec des splines, maintenez la touche Alt enfoncée pendant que vous faites glisser une poignée de contrôle.

                  Vous pourrez ainsi modifier les poignées de façon symétrique et créer plus facilement des courbes fluides et maîtrisées.

                  11. Tab dans une esquisse 3D : changez de direction

                  Lorsque vous créez une géométrie dans une esquisse 3D, appuyez sur Tab pour parcourir les directions d’esquisse XYZ disponibles.

                  C’est beaucoup plus rapide que d’interrompre votre travail pour modifier manuellement l’orientation de l’esquisse.

                  12. Ctrl + glisser : copiez des entités d’esquisse

                  Sélectionnez votre géométrie d’esquisse, puis maintenez la touche Ctrl enfoncée pendant que vous la faites glisser vers un autre emplacement.

                  SOLIDWORKS crée alors une copie au lieu de déplacer la géométrie originale.

                  13. Maj + glisser : déplacez des entités d’esquisse

                  Vous devez repositionner un groupe d’entités d’esquisse?

                  Sélectionnez-les, puis maintenez la touche Maj enfoncée pendant que vous les faites glisser.

                  Vous pourrez déplacer la géométrie sans avoir à la recréer.

                  14. Sélectionnez une intersection pour ajouter des relations

                  Vous n’avez pas toujours besoin de sélectionner deux entités individuellement pour créer une relation d’esquisse.

                  Par exemple, sélectionner le point d’intersection de deux lignes peut vous permettre d’appliquer rapidement une relation perpendiculaire.

                  De la même façon, sélectionner le point d’intersection de deux splines peut vous aider à appliquer une relation tangente.

                  Cherchez les occasions de sélectionner l’intersection de la géométrie plutôt que chaque entité séparément.

                  15. Utilisez l’outil Segment pour créer des divisions égales

                  Vous devez diviser une ligne en plusieurs sections égales?

                  L’outil Segment permet de diviser une géométrie d’esquisse en un nombre défini de segments dynamiques.

                  Comme les segments restent associés à la géométrie originale, ils peuvent se mettre à jour lorsque sa longueur change.

                  Cette fonction est particulièrement utile pour créer une géométrie uniformément espacée.

                  16. Double-cliquez avec l’outil Ligne pour terminer un segment

                  Lorsque vous utilisez l’outil Ligne, double-cliquez pour terminer la chaîne de lignes actuelle tout en gardant l’outil actif.

                  Vous pouvez ainsi créer plusieurs chaînes de lignes distinctes sans devoir réactiver la commande chaque fois.

                  17. Utilisez Sélectionner la chaîne pour repérer les problèmes d’esquisse

                  Vous essayez de comprendre pourquoi une esquisse ne se comporte pas comme prévu?

                  Cliquez avec le bouton droit sur une entité, puis sélectionnez Sélectionner la chaîne.

                  Cette commande peut vous aider à repérer l’endroit où une géométrie connectée s’interrompt et à trouver plus facilement les espaces ou les entités déconnectées.

                  18. Surveillez les icônes de relation

                  SOLIDWORKS fournit une rétroaction visuelle pendant la création de vos esquisses.

                  Portez attention aux icônes de relation qui apparaissent à côté de votre curseur :

                  • Le jaune indique qu’une relation est sur le point d’être créée.
                  • Le blanc indique un guide visuel qui ne créera aucune relation.

                  Comprendre ces repères visuels peut vous aider à éviter les relations d’esquisse indésirables.

                  19. Affichez simultanément les unités métriques et impériales

                  Vous travaillez avec des clients, des fournisseurs ou des mises en plan qui utilisent différents systèmes d’unités?

                  SOLIDWORKS peut afficher simultanément les unités métriques et impériales dans la barre d’état.

                  Vous éviterez ainsi de devoir constamment modifier les unités du document ou convertir manuellement les mesures.

                  Raccourcis pour la modélisation de pièces

                  20. Ctrl + glisser une fonction pour la copier

                  Sélectionnez une fonction dans l’arbre de création FeatureManager, puis maintenez la touche Ctrl enfoncée pendant que vous la faites glisser.

                  SOLIDWORKS crée alors une copie de la fonction.

                  Cette technique fonctionne particulièrement bien avec les fonctions répétitives, comme les perçages, les bossages et les enlèvements de matière.

                  21. Maj + glisser une fonction pour la déplacer

                  Maintenez la touche Maj enfoncée pendant que vous faites glisser une fonction afin de la déplacer vers un autre emplacement.

                  Cette méthode peut être beaucoup plus rapide que de recréer la fonction.

                  22. Ctrl + glisser un plan pour créer un nouveau plan

                  Vous avez besoin d’un autre plan parallèle à un plan de référence existant?

                  Maintenez la touche Ctrl enfoncée, puis faites glisser le plan existant.

                  SOLIDWORKS crée un nouveau plan à partir de celui-ci.

                  23. Maj + sélectionner une géométrie transparente

                  Vous avez de la difficulté à sélectionner une face transparente?

                  Maintenez la touche Maj enfoncée pendant que vous sélectionnez la face.

                  Cette même touche peut également vous aider à sélectionner des éléments à travers une géométrie transparente lorsque l’option Sélectionner à travers la transparence est désactivée.

                  24. Alt + glisser une apparence

                  Maintenez la touche Alt enfoncée pendant que vous faites glisser une apparence ou une scène à partir du volet des tâches.

                  Au lieu de simplement l’appliquer, SOLIDWORKS ouvre les paramètres avancés de l’apparence ou de la scène.

                  Cette fonction est utile lorsque vous souhaitez obtenir un meilleur contrôle sur le résultat.

                  25. Maj + touches fléchées : effectuez une rotation de 90°

                  Vous devez faire pivoter rapidement votre modèle?

                  Utilisez Maj + touches fléchées pour faire pivoter la vue par incréments de 90°.

                  26. Alt + touches fléchées : effectuez une rotation

                  Utilisez Alt + touches fléchées pour faire pivoter le modèle dans le sens horaire ou antihoraire.

                  27. Ctrl + touches fléchées : effectuez un panoramique

                  Utilisez Ctrl + touches fléchées pour déplacer la vue sans avoir à utiliser le bouton central de la souris.

                  28. Utilisez les touches de modification avec le trièdre de référence

                  Le trièdre de référence ne sert pas uniquement à cliquer.

                  Maintenez les touches Ctrl, Maj ou Alt enfoncées lorsque vous interagissez avec le trièdre pour modifier l’orientation du modèle de différentes façons.

                  29. Appuyez sur Tab lors de la création d’un outil de forme de tôlerie

                  Lorsque vous faites glisser un outil de forme sur une face de tôlerie, appuyez sur Tab pour inverser sa direction.

                  Vous pouvez ainsi modifier l’orientation de la fonction sans avoir à recommencer la commande.

                  Raccourcis et astuces de sélection pour les assemblages

                  C’est dans les assemblages que certaines de ces techniques peuvent produire les gains de productivité les plus importants.

                  30. Alt + glisser : créez une contrainte intelligente

                  Maintenez la touche Alt enfoncée, puis faites glisser une arête ou une face d’un composant vers un autre.

                  SOLIDWORKS crée automatiquement une contrainte intelligente compatible.

                  31. Ctrl + Alt + glisser : copiez et contraignez un composant

                  Vous souhaitez ajouter une autre copie d’un composant tout en lui appliquant une contrainte?

                  Maintenez les touches Ctrl + Alt enfoncées, puis faites glisser le composant.

                  Cette technique permet de copier et de contraindre le composant en une seule opération.

                  32. Tab : masquez des composants

                  Placez votre curseur sur un composant, puis appuyez sur Tab pour le masquer.

                  33. Maj + Tab : affichez les composants masqués

                  Appuyez sur Maj + Tab pour afficher de nouveau un composant masqué.

                  34. Ctrl + Maj + Tab : repérez les composants masqués

                  Vous devez retrouver un composant que vous avez masqué?

                  Appuyez sur Ctrl + Maj + Tab pour afficher temporairement les composants masqués sous forme de géométrie translucide.

                  Vous pourrez ensuite sélectionner les composants que vous souhaitez réafficher.

                  35. Ctrl + glisser : copiez des composants

                  Maintenez la touche Ctrl enfoncée pendant que vous faites glisser un composant afin d’en créer une nouvelle occurrence.

                  Cette technique fonctionne à l’intérieur d’un assemblage et peut également être utile pour copier des composants d’un assemblage à un autre.

                  36. Maj + sélection par fenêtre

                  Maintenez la touche Maj enfoncée lorsque vous sélectionnez des composants à l’aide d’une fenêtre afin de les ajouter à votre sélection actuelle.

                  37. Ctrl + sélection par fenêtre

                  Maintenez la touche Ctrl enfoncée lorsque vous sélectionnez des composants à l’aide d’une fenêtre afin d’inverser la sélection.

                  Les composants déjà sélectionnés sont désélectionnés, tandis que les composants non sélectionnés sont ajoutés.

                  38. Maj + clic droit : conservez votre sélection

                  Lorsque vous avez soigneusement sélectionné plusieurs composants, un clic droit peut parfois modifier votre sélection.

                  Maintenez la touche Maj enfoncée pendant que vous cliquez avec le bouton droit afin de conserver votre sélection actuelle tout en accédant aux commandes contextuelles.

                  39. Sélectionnez les composants identiques

                  Au lieu de sélectionner manuellement chaque occurrence d’un composant, utilisez la commande Sélectionner les composants identiques.

                  Par exemple, si votre assemblage contient des dizaines d’occurrences du même boulon, vous pouvez toutes les sélectionner en une seule fois, y compris celles qui se trouvent dans des sous-assemblages.

                  40. Enregistrez des ensembles de sélection

                  Vous sélectionnez fréquemment le même groupe de composants?

                  Cliquez avec le bouton droit sur votre sélection, puis choisissez Enregistrer la sélection.

                  SOLIDWORKS crée un ensemble de sélection auquel vous pourrez revenir plus tard.

                  Cette fonction est particulièrement utile dans les assemblages complexes où le même groupe de composants doit être sélectionné à plusieurs reprises.

                  41. Affichez les contraintes d’un composant

                  Vous devez comprendre pourquoi un composant bouge — ou pourquoi il ne bouge pas?

                  Utilisez la commande Afficher les contraintes sur le composant pour voir les contraintes qui le relient aux autres composants.

                  Il s’agit d’un excellent outil de dépannage pour les assemblages complexes.

                  42. Verrouillez la rotation des contraintes concentriques

                  Si un boulon, un arbre ou un autre composant continue de tourner alors que vous ne le souhaitez pas, utilisez l’option Verrouiller la rotation sur sa contrainte concentrique.

                  Vous pouvez également cliquer avec le bouton droit sur le dossier Contraintes afin de verrouiller la rotation de plusieurs contraintes concentriques.

                  43. Utilisez le mode Contraintes multiples

                  La fonction Contraintes multiples vous permet de contraindre plusieurs composants à une référence commune en une seule opération.

                  Repérez l’icône en forme de trombone lors de la création des contraintes.

                  Cette fonction peut accélérer considérablement les tâches d’assemblage répétitives.

                  44. Copiez des composants en conservant leurs contraintes

                  Si plusieurs composants possèdent déjà des contraintes entre eux, sélectionnez-les ensemble, puis utilisez Ctrl + glisser pour les copier dans l’assemblage.

                  SOLIDWORKS peut copier le groupe tout en conservant les contraintes relatives entre les composants.

                  Cette technique est particulièrement utile pour reproduire des mécanismes ou des groupes de quincaillerie.

                  45. Soyez prudent avec les répétitions dans les grands assemblages

                  Les répétitions peuvent être extrêmement utiles, mais leur utilisation excessive peut nuire aux performances d’un assemblage.

                  Si une répétition crée une surcharge inutile, vérifiez si elle peut être simplifiée ou, lorsque cela est approprié, dissoute ou décomposée.

                  Réduire les calculs de fonctions inutiles peut rendre les grands assemblages plus réactifs.

                  Conseils pour les mises en plan et la visualisation

                  Les astuces de productivité ne s’arrêtent pas une fois votre modèle terminé.

                  46. Utilisez la palette de vues

                  Utilisez la palette de vues pour faire rapidement glisser les vues standards de votre modèle sur une feuille de mise en plan.

                  Cette méthode est souvent plus rapide que de créer et de positionner manuellement chaque vue.

                  47. Activez une vue de mise en plan

                  Double-cliquez sur la bordure d’une vue de mise en plan.

                  Lorsque les quatre crochets apparaissent autour de la vue, celle-ci est active.

                  Toutes les annotations créées pendant que la vue est active peuvent automatiquement être rattachées à cette vue de mise en plan.

                  Cela peut vous éviter beaucoup de nettoyage par la suite.

                  48. Ajustez l’orientation du modèle directement dans une vue de mise en plan

                  Vous n’avez pas toujours besoin de retourner dans le modèle pour trouver l’orientation idéale.

                  Vous pouvez manipuler l’orientation 3D du modèle directement à l’intérieur de la bordure de la vue de mise en plan afin d’obtenir l’angle souhaité.

                  49. Contrôlez les caméras et les visites virtuelles avec les touches de modification

                  Lorsque vous travaillez avec des caméras ou des visites virtuelles, utilisez différentes combinaisons de :

                  • Ctrl
                  • Maj
                  • Alt
                  • Bouton central de la souris

                  Ces touches vous donnent un meilleur contrôle sur l’orientation et les mouvements de la caméra.

                  En prime : créez vos propres raccourcis SOLIDWORKS

                  L’un des conseils de productivité les plus puissants est aussi l’un des plus faciles à négliger :

                  Vous n’avez pas à utiliser SOLIDWORKS exactement comme il est configuré par défaut.

                  Accédez à :

                  Outils → Personnaliser → Clavier

                  Vous pourrez y attribuer des raccourcis clavier aux commandes que vous utilisez fréquemment.

                  Vous pouvez également personnaliser vos barres de raccourcis et vos mouvements de souris afin de créer un flux de travail adapté à votre façon de travailler.

                  Par exemple, si vous utilisez les trois mêmes commandes des dizaines de fois chaque jour, attribuez-leur des raccourcis faciles d’accès au lieu de les rechercher constamment dans les menus.

                  Le meilleur raccourci SOLIDWORKS n’est pas nécessairement celui que tout le monde utilise.

                  C’est celui qui élimine une action répétitive de votre flux de travail.

                  Travaillez plus intelligemment, pas plus fort

                  Les gains de productivité les plus importants dans SOLIDWORKS ne viennent pas toujours de l’apprentissage d’une nouvelle fonction complexe.

                  Parfois, il suffit de maintenir la touche Maj enfoncée pendant la création d’une esquisse, d’appuyer sur S au lieu de parcourir les menus ou d’utiliser Ctrl + glisser pour reproduire un élément que vous avez déjà créé.

                  Essayez d’intégrer quelques-uns de ces raccourcis à votre travail quotidien. Une fois qu’ils seront devenus des réflexes, vous vous demanderez comment vous avez pu travailler sans eux.

                  Et si vous souhaitez perfectionner encore davantage vos compétences dans SOLIDWORKS, l’équipe de Solidxperts peut vous accompagner grâce à ses formations certifiées, son soutien technique et ses services d’implantation et de consultation.

                  Vous souhaitez devenir un expert de SOLIDWORKS? Communiquez avec notre équipe pour en savoir plus.

                  X_green_halo

                  Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

                  Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

                      Télécharger

                        Télécharger

                          Télécharger
