Amélioration dans propertymanager
Par Sakineh Orangi – Ingénieure d’Application Numérique chez SolidXperts
Le PropertyManager Chargement/Masse à distance a été changé à fin d’améliorer l’expérience usager et d’enrichir un couplage distribué pour les études statiques linéaires, statiques non linéaire et de topologie.
Dans l’arbre d’étude de simulation statique linéaire, statique non linéaire ou de topologie, cliquez à l’aide du bouton droit de la souris sur Chargements externes, puis sélectionnez Chargement/Masse à distance :
Nous sélectionnons les faces pour appliquer des chargements à distance, des masses à distance ou des translations et rotations à distance.
Nous définissons le système de coordonnées utilisé dans l’interprétation de l’emplacement et des directions des fonctions à distance.
Puis nous définissons les coordonnées de l’emplacement du point d’application du chargement, de la masse ou de la translation à distance dans le système de coordonnées sélectionné (ou le système de coordonnées global).
Si nous voulons définir les forces à distance et les translations à distance, cochons l’option de Composantes de translation et entrons les valeurs d’une force à distance ou d’une translation à distance dans la direction X, Y et Z.
S’il y a des moments à distances et les rotations à distances, cochons l’option de Composantes de rotation
Le Type de connexion peut être Distribuée ou Rigide. S’il existe plusieurs points de couplage, la distribution des forces/moments distants et de la masse distante ne sont pas déterminées par l’équilibre seul, et la distribution de facteurs de pondération met à l’échelle la distribution. Si les points de couplage ne se déplacent pas les uns par rapport aux autres, on utilise l’option Rigide. Nous cochons l’option de masse pour définir les composants de la masse a distance. Les données nécessaires pour cette option sont la valeur de Masse a distance et les Moments d’inertie de la masse par rapport aux axes, X, Y, .
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Meilleure intégration d’electrical pour PDM
SOLIDWORKS met à votre disposition un nouvel outil d’intégration de SOLIDWORKS Electrical pour SOLIDWORKS PDM Professionnel 2018.
Cet outil offre une intégration avancée entre SOLIDWORKS Electrical et SOLIDWORKS PDM Professionnel.
L’outil d’intégration de SOLIDWORKS Electrical pour SOLIDWORKS PDM Professionnel 2018, est un produit gratuit qui est disponible pour les clients utilisant SOLIDWORKS 2D Electrical et SOLIDWORKS PDM Professionnel.
Cet outil est disponible depuis la sortie de SOLIDWORKS Electrical 2018.
Les plus importantes fonctionnalités de cet outil sont :
• L’archivage des projets dans SOLIDWORKS PDM depuis SOLIDWORKS Electrical.
• Permets le partage du travail entre utilisateurs.
• Des recherches via les variables inscrites dans les cartes seront accessibles pour tous les utilisateurs.
• Les composantes de librairie SOLIDWORKS Electrical seront poussées et synchronisées dans SOLIDWORKS PDM.
• La fonction « Utilisé dans » sera accessible.
• Des fichiers PDF et DWG seront produits automatiquement.
• Des nomenclatures de matériels (BOM) pourront être créées et exportables.
L’outil d’intégration SOLIDWORKS Electrical pour SOLIDWORKS PDM Professionnel 2018, est présentement disponible en anglais seulement. Mais il sera éventuellement disponible en français.
Des guides d’installation, d’administration et d’utilisation sont inclus dans le dossier d’installation de l’outil d’intégration de SOLIDWORKS Electrical pour SOLIDWORKS PDM Professionnel 2018.
Une fois l’outil d’intégration SWPDM installé dans SOLIDWORKS Electrical, vous devez définir certains paramètres dans l’administration de l’outil.
Vous aurez préalablement créé une structure de dossier dans votre coffre-fort PDM pour accueillir vos projets SOLIDWORKS Electrical 2D, les logs ainsi qu’un dossier de synchronisation de la librairie de SOLIDWORKS Electrical.
Dans l’onglet General Settings:
Choisir votre coffre-fort et le dossier de librairie à l’intérieur du coffre-fort.
Dans l’onglet Log Settings:
Définir le dossier de logs à l’intérieur du coffre-fort ainsi que ses options.
Dans l’onglet File Structure:
Selon les types de documents de SOLIDWORKS Electrical, vous pourrez faire certaines mises en correspondance (Mapping).
Pour démarrer la collaboration de l’intégration de SOLIDWORKS Electrical et SWPDM.
Depuis votre gestionnaire de projets :
Désarchiver et ouvrir votre projet SW Electrical
(Fichiers *.tewzip)
Travailler votre projet comme à l’habitude, puis lorsque terminé.
Faire une synchronisation de votre librairie vers PDM, en utilisant Synchronize Librairies.
Et faire un (Archivage) Check in:
Comme demandé, sélectionner le dossier parent de votre projet.
Une table montrant tous les fichiers qui seront archivés apparaîtra, cliquer sur Ajouter.
Laisser le processus faire la création de tous les objets de votre projet (cela peut prendre un certain temps).
Une fois le processus complété; vous constaterez que la structure de votre projet SOLIDWORKS Electrical a été copiée dans PDM. En ajoutant un dossier BOMS.
Et créant un fichier .pdf de votre paquet complet de dessin.
SOLIDWORKS Electrical
Vue Locale PDM
SOLIDWORKS Electrical
Vue Locale PDM
Vous constaterez aussi la création de tous vos dessins au format .dwg
Tous les onglets de PDM seront accessibles. Vous pourrez même concevoir une carte de dossier spécifique à vos projets SOLIDWORKS Electrical.
Ainsi que des cartes de fichiers qui hériteront de certaines propriétés de leur carte de dossier.
Dans le dossier BOMS; vous retrouverez vos fichiers de nomenclature.
Il vous sera possible d’ouvrir et exporter vos nomenclatures en ficher Excel tel que tout autre nomenclature dans PDM.
En choisissant un fichier d’une nomenclature avec (Clic + bouton droit de la souris) pour obtenir les options telles que : Aller à, permettant de se rendre à la localisation de la pièce de librairie.
Ce nouvel outil permettra une meilleure collaboration entre vos départements d’ingénierie électrique et mécanique. Si vous avez des questions, contactez simplement l’un de nos Xperts
Visionner la vidéo produite par SOLIDWORKS sur le même sujet :
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Fichiers tiers disponibles à l’importation en tant que corps graphiques
Par Gregory Bejtlich – Spécialiste d’Applications chez SolidXperts
Après la publication de SOLIDWORKS, les utilisateurs peuvent désormais importer des fichiers tiers sous forme de maillages 3D graphiques plutôt que de corps solides ou surfaciques. Les versions précédentes étaient limitées aux types de fichier de maillage *.stl, *.obj, *.off, *.ply, *.ply2. Les modifications pour 2019 incluent également l’ajout d’une case à cocher «Corps graphique» dans la boîte de dialogue «Ouvrir».
L’importation sous forme graphique peut être très utile pour le remodelage manuel ou la prise de mesures spécifiques. De plus, l’importation en tant que corps graphique utilise beaucoup moins de ressources lors de l’ouverture de fichiers volumineux ou complexes.
Pour accéder à cette fonctionnalité, suivez les étapes ci-dessous.
L’importation en tant que corps graphique est accessible via Fichier> Ouvrir (Ctrl + O) ou Insertion> Composant> Pièce / Assemblage existant dans un assemblage.
Dans la liste déroulante Format de fichier, sélectionnez un format tiers, tel que Autodesk Inventor (* .ipt) ou ProE / Creo (*.prt).
Contrairement à l’importation de fichiers de maillage, les utilisateurs ne sont plus obligés d’activer le corps graphique via le menu des options. SOLIDWORKS inclut désormais une case à cocher «comme corps graphique» sous l’explorateur de fichiers. Cochez la case et cliquez sur ‘Ouvrir’.
La pièce Inventor (*.ipt) est maintenant importée en tant que corps graphique. À noter que l’arborescence des caractéristiques affiche la pièce non pas en tant que corps surfacique ou solide, mais en tant que corps graphique.
Contactez nous si vous avez des questions.
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Comment corriger un parcours d’outil avec SOLIDWORKS CAM?
Par Ghyslain Lacombe – Spécialiste d’applications chez SolidXperts
Lors de la création d’un parcours d’outil, le résultat peut parfois ne pas être celui que l’on désire. Dans l’exemple suivant démontré dans la vidéo et les captures d’écrans, il reste un îlot d’acier au centre d’une découpe.
Comment corriger le parcours d’outil par défaut afin d’éliminer l’îlot d’acier laissé par le parcours initial?
1- Région à usiner :
Comme vous pouvez le voir, ici se trouve la région que l’on souhaite usiner :
2- Résultat du parcours d’outil initial :
Le résultat du parcours d’outil laisse un îlot d’acier indésirable : Comment corriger cela?
3- On édite la fonction : Niveau Z2 :
Les paramètres d’opérations sont les suivants :
4- Dans ce cas-ci il faut changer la méthode de Constante pour Hauteur de crête afin de pouvoir éliminer la matière qu’on n’arrive pas à usiner avec l’autre procédé.
5- Le résultat laisse encore une région non usinée car il faut augmenter la précision:
6- Il faut alors réduire la hauteur de crête et la profondeur de passe minimum pour pouvoir enlever toute la matière.
7- Le résultat montre que maintenant l’usinage est complet :
Il faut donc, selon le genre de pièce à usiner, déterminer la méthode d’usinage à utiliser et ajuster le nombre de passe et la hauteur de crête pour que l’usinage soit complet.
Contactez nous si vous avez des questions.
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
35 raccourcis clavier SOLIDWORKS pour gagner en productivité
Les raccourcis clavier SOLIDWORKS sont l’un des moyens les plus simples d’améliorer votre productivité et d’accélérer votre flux de travail en CAO. Alors que de nombreux utilisateurs s’appuient principalement sur les menus et les barres d’outils, quelques combinaisons de touches bien choisies permettent de créer des esquisses plus rapidement, de modéliser des pièces plus efficacement et de naviguer dans les assemblages avec moins de clics. Dans cet article, découvrez 35 raccourcis clavier SOLIDWORKS indispensables pour optimiser votre travail dans les esquisses, les pièces, les assemblages et les mises en plan.
SKETCHES
- Dimension (min/max) condition of an arc – Hold down SHIFT
- Snap to grid – Hold down SHIFT while drawing entities
- Turn off automatic relations – Hold down CTRL while drawing entities
- Change spline controls symmetrically – Hold down the ALT key while dragging spline controls
- Change XYZ direction in a 3D sketch – Click the TAB key while drawing entities in a 3D sketch
- Zoom to the center of the screen – Hold down the SHIFT key and the middle mouse button while moving the mouse up and down
- Copy a series of entities – Hold down CTRL and drag the selected entities to another location
- Move a series of entities – Hold down SHIFT and drag the selected entities to another location
PART DOCUMENTS
- Copy Features – Hold down CTRL and drag a feature to another location
- Move Features – Hold down SHIFT and drag a feature to another location
- Switch to another open document – Hold down CTRL, then click TAB between each one
- Flip the direction of a formed feature (Sheet metal) – Click the TAB key while dragging the feature to a face
- Select transparent items – Hold down SHIFT when attempting to choose a transparent face on a part, or vise-versa when “Select through transparent items” is turned off
- Change advanced settings of an appearance or scene – Hold down the ALT key when dragging an appearance or scene from the appearance tab in the task pane
- Create a plane – Hold down CTRL and drag an existing plane
- Rotate in 90 degree increments – Hold down SHIFT plus your arrow keys
- Rotate clockwise/counterclockwise – Hold down ALT plus your arrow keys
- Pan – Hold down CTRL plus your arrow keys
- Reference Triad – Use the CTRL, SHIFT, and ALT keys while clicking on the reference triad to change the orientation of your component
ASSEMBLY DOCUMENTS
- Smart Mate – Hold down ALT, click and drag an edge or face to another component to mate
- Smart Mate + Copy – Hold down CTRL and ALT, click and drag an edge or face to another component
- Copy a part – Hold down CTRL and drag a component to another location
- Select multiple components – Hold down the SHIFT key when window selecting components
- Invert selection – Hold down the CTRL key when window selecting components. Components that are already selected will become deselected
- Select a transparent face – Hold down SHIFT when attempting to pick a transparent face, or vise-versa when “Select through transparent items” is turned off
- Change direction of an explode step – Hold down the ALT key while dragging the yellow sphere to a face or an edge
- Change direction of the move function when using Move with Triad – Hold down the ALT key and move the triad to an edge to change the direction
- Change from reorganize to re-order while moving parts in the feature manager – Hold down ALT while re-ordering parts in the feature manager so you don’t accidentally add a part to a sub assembly
- Copy a part from one assembly to another – Hold down CTRL while dragging the part
- Change direction of Routing components – Hold down SHIFT plus your arrow keys to change the orientation of a routing component upon insertion
- Mouse gestures – Right click drag over a component rotates it, so hold down ALT if you meant to use mouse gestures
- Create parts instead of configurations when using Toolbox – Hold down the CTL key when dragging a part into your assembly
- Camera Views – Use CTRL, SHIFT, and ALT keys plus your middle mouse button to manipulate camera views
- Walkthrough – Use CTRL, SHIFT, and ALT keys to change the orientation of your camera while using the walkthrough function
- Motion Manager – Use the CTRL and ALT keys to copy and move multiple keys in the motion manager
Que vous soyez débutant ou utilisateur expérimenté, maîtriser ces raccourcis clavier SOLIDWORKS est un excellent moyen de gagner du temps au quotidien et d’optimiser votre flux de travail en CAO. Commencez par intégrer quelques-uns de ces raccourcis à votre routine, puis ajoutez-en progressivement de nouveaux pour améliorer votre efficacité à chaque projet.
Vous souhaitez aller encore plus loin avec SOLIDWORKS? Qu’il s’agisse de formation certifiée, de soutien technique, d’implantation ou de services-conseils, l’équipe de Solidxperts est là pour vous aider à tirer le meilleur parti de votre investissement SOLIDWORKS. Communiquez avec nous pour découvrir comment nous pouvons vous accompagner.
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Guide d’installation et configuration pour SQL express
Par : Elene Teolis, spécialiste d’application PDM
Marche à suivre pour l’installation de SQL Express en prévision de l’installation de SOLIDWORKS PDM Standard
*Vos fenêtres et menus peuvent varier légèrement selon le système d’exploitation sur le serveur.
1. Préparation du serveur
1.1 S’assurer que le serveur rencontre les requis informatiques: Voir Matériel et configuration système requis – PDM STD
Assurez-vous que .NET Framework 3.5 et 4.0 soient installés, au besoin, configurez le rôle « Application Server » sur le serveur :
1.2 Préparer la structure de dossiers
- Si possible, créer 2 partitions, réservez la lettre C pour les applications, et une autre pour les données.
- Créez une structure de dossier dans le disque destiné à recevoir les données tel que spécifié ci-dessous:
Structure de dossier suggérée
*SQL ne peux sauvegarder ses données sur un disque externe ou des banques de disques (NAS ou SAN).
2. Installation de SQL Server Express
L’installation de SQL Server Express est faite en suivant les instructions dans le guide d’installation de PDM. Voici les étapes suivies pour une installation type de SolidXperts.
SQL Express se trouve sur le DVD ou les fichiers téléchargés de SolidWorks.
2.1 Démarrer l’installation en tant qu’administrateur :
\SOLIDWORKS 2019 SP0\PreReqs\SQLServer\sqlexpr_x64_enu.exe
2.2 Choisir nouvelle installation
2.3 Accepter le contrat de licence
3. Sélection des option : Choisir Database Engine Services
4. Configuration de l’instance
- S’il s’agit d’une nouvelle installation, choisir Default instance.
- Si SQL est déjà installé, choisir Named Instance et entrer un nom.
4.1 Configuration du Service : Laisser les valeurs par défaut pour les noms de comptes de service.
4.2 Configuration du moteur de base de données.
- Sélectionner Mixed Mode
- Choisir un mot de passe pour l’usager SA de SQL
- Spécifier l’administrateur SQL à Cliquer sur Ajouter l’utilisateur actuel et aussi ajouter le groupe Administrateurs du domaine (domain admin) et/ou le groupe Administrateurs local.
- Changer les répertoires suivants pour se conformer à la structure de dossiers créés à l’étape de préparation du serveur.
- Lancer l’installation en cliquant sur Next
Installation Complétée
5. Configuration de SQL Express
5.1 Lancer ‘SQL Express Configuration Manager’
- Sous IPAll, effacez la valeur dans Ports TCP dynamiques.
- Définissez le Port TCP sur le numéro de port statique auquel vous voulez que l’instance SQL Server Express soit à l’écoute :
- Si SQL Express est la seule instance SQL Server sur le système, définissez le port sur 1433.
- Si d’autres instances SQL Server sont présentes sur le système, définissez le port sur une valeur unique, par exemple 1440.
- Redémarrez le Service SQL Server pour la nouvelle instance.
Le serveur est prêt pour l’installation de SOLIDWORKS PDM Standard
Avec 25 ans d’expérience et plus de 250 certifications, les équipes de SolidXperts peuvent vous aider à devenir de véritables experts 3D ! Une question supplémentaire ? Besoin d’informations ?
L’équipe SolidXperts est toujours là pour vous !
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Comment créer une pièce de tôlerie à corps multiple
Le module de tôlerie inclus dans SolidWorks, nous permet de créer différents types de produit de consommation qui fait partie de notre quotidien.
Continue reading « Comment créer une pièce de tôlerie à corps multiple »
Comment ouvrir les ports du pare-feu Windows pour SOLIDWORKS PDM
Par Elene Teolis – Spécialiste d’application PDM chez SolidXperts
Pour assurer la communication entre les différents composants d’une installation PDM, il faut s’assurer que la communication est possible via les ports suivants :
Le serveur d’archives PDMWorks Enterprise utilise les ports TCP et UDP 3030
SQL Server utilise le port TCP 1433 et le port UDP 1434
Le serveur Web utilise le port HTTP 80 et le port HTTPS 443
Le serveur de licences SolidNetWork utilise le port TCP 25734
1- Démarrer Pare-feu Windows
2- Sélectionner Règles de trafic entrant et cliquer sur Nouvelle règle
2.1. – Type de règle
– Sélectionner Port ˃ Suivant
2.2. – Protocole et ports
– Choisir TCP
– Entrer les ports à autoriser ˃ Suivant
2.3. – Action
– Autoriser la connexion ˃ Suivant
2.4. – Profil
– Cocher Domaine et Privé ˃ Suivant
2.5. – Nom
Entrer un nom descriptif pour la règle ˃ Suivant
PDM – TCP IN
PDM – TCP OUT
PDM – UDP IN
PDM – UDP OUT
3 – Sélectionner Règles de trafic sortant et cliquer sur Nouvelle règle
3.1. – Type de règle
– Sélectionner Port ˃ Suivant
3.2. – Protocole et ports
– Choisir TCP
– Entrer les ports à autoriser ˃ Suivant
3.3. – Action
– Autoriser la connexion ˃ Suivant
3.4. – Profil
– Cocher Domaine et Privé ˃ Suivant
3.5. – Nom
– Entrer un nom descriptif pour la règle ˃ Suivant
PDM – TCP IN
PDM – TCP OUT
PDM – UDP IN
PDM – UDP OUT
4. Définir la Règle de Trafic entrant pour le protocole UDP en suivant les étapes du point 2.
– Protocole et ports : choisir UDP
5. Définir la Règle de Trafic sortant pour le protocole UDP en suivant les étapes du point 3.
– Protocole et ports : choisir UDP
Vous avez maintenant ouvert les ports du pare-feu Windows pour SOLIDWORKS PDM! Si vous souhaitez en savoir plus sur les nouvelles fonctionnalités de SOLIDWORKS de 2015 à 2019, téléchargez notre livre blanc.
SolidXperts peuvent vous aider à devenir de véritables experts 3D ! Une question supplémentaire ? Besoin d’informations ?
L’équipe SolidXperts est toujours là pour vous !
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
Comment produire un formulaire adaptif avec DriveWorks
Par Marco Chery – Spécialiste d’application chez SolidXperts
Qu’est-ce qu’un formulaire adaptif?
Les projets DriveWorks créent à l’aide de formulaire adaptif ajustent leur contenu peu importe la taille et l’orientation de l’écran de votre appareil, que ce soit un ordinateur, une tablette ou un téléphone intelligent. Ainsi, on élimine le fait de devoir glisser la page web de gauche à droite pour en voir le contenu et l’expérience de navigation de l’utilisateur est plus conviviale.
Pourquoi devriez-vous les utilisez?
- Pour la diffusion des projets DriveWorks sur le web.
- Améliore la navigation des utilisateurs.
- Accéder au projet n’importe où à partir de n’importe quel appareil
Quelques trucs
La méthode la plus facile pour rendre nos formulaires adaptifs est d’utilisé des fenêtres de visualisation (Frame Controls) sur une page principale. À partir de cette page principale, les fenêtres nous permettront de voir le contenu de nos différents formulaires.
Premièrement, il nous faut définir l’emplacement de nos fenêtres de visualisation pour la résolution d’un ordinateur de bureau.
Deuxièmement, il nous faut planifier le basculement de ces fenêtres sur l’écran d’un téléphone et d’une tablette.

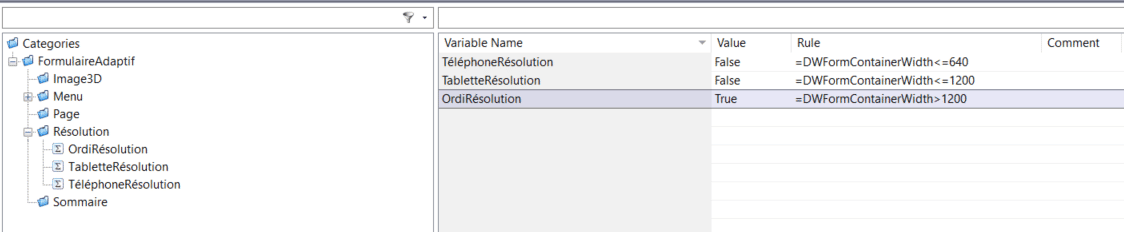

Troisièmement, il nous faut déterminer les frontières de basculement des fenêtres entre les différentes résolutions des appareils. Pour cela nous utilisons une variable spéciale de DriveWorks : FormContainerWidth.
- Téléphone résolution :320 – 640 pixels
- Tablette résolution : 640 -1200 pixels
- Ordinateur résolution : 1200 pixels et +

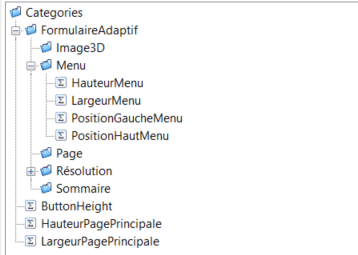

Quatrièmement, pour chaque zone on pourra crée des variables qui permettront de positionner la fenêtre en tenant compte des différentes résolutions.
Finalement, on importe ses variables dans la page principale, dans la section layout pour chaque type de fenêtre de visualisation.
Conclusion
Avec cette méthode vos formulaires seront toujours attrayant peu importe l’appareil que l’utilisateur utilise pour naviguer sur le web dans vos projets DriveWorks.
SolidXperts peuvent vous aider à devenir de véritables experts 3D ! Une question supplémentaire ? Besoin d’informations ?
L’équipe SolidXperts est toujours là pour vous !
Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.
Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :
